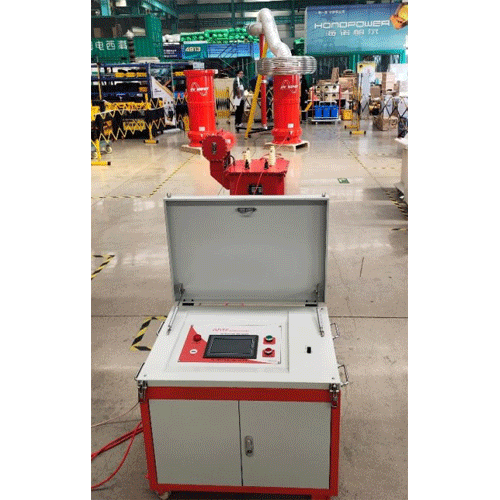

HỆ THỐNG THỬ NGHIỆM CAO ÁP CỘNG HƯỞNG NỐI TIẾP XOAY CHIỀU TẦN SỐ BIẾN ĐỔI GDTF‑1000KVA/500KV – HÃNG HV HIPOT – TRUNG QUỐC

Hệ thống thử nghiệm cao áp cộng hưởng tần số biến đổi GDTF‑1000KVA/500KV là giải pháp lý tưởng cho việc thử nghiệm điện áp chịu đựng xoay chiều tại chỗ cho các thiết bị điện dung lớn. Sản phẩm được thiết kế đặc biệt để đáp ứng các yêu cầu kiểm tra nghiêm ngặt của trạm GIS, cáp điện ngầm, máy biến áp lực và các thiết bị điện cao áp khác. Nhờ áp dụng công nghệ cộng hưởng nối tiếp, hệ thống cho phép tạo ra điện áp thử nghiệm rất cao với công suất nguồn cấp đầu vào nhỏ gọn, giúp giảm đáng kể trọng lượng và kích thước, rất phù hợp cho công tác thí nghiệm tại hiện trường.

Thiết bị đảm bảo độ chính xác và an toàn tuyệt đối trong quá trình vận hành nhờ vào bộ điều khiển thông minh và các cơ chế bảo vệ toàn diện. Với khả năng tạo ra dạng sóng sin chuẩn và dải tần số làm việc rộng từ 30‑300Hz, hệ thống này mang lại kết quả thử nghiệm tin cậy, đáp ứng các tiêu chuẩn kỹ thuật điện quốc tế. Đây là một công cụ không thể thiếu cho các đơn vị thí nghiệm điện, công ty điện lực và nhà máy sản xuất thiết bị điện cao thế.

Tính năng nổi bật của Hệ thống thử nghiệm cao áp cộng hưởng:

• Ứng dụng đa dạng: Lý tưởng để thử nghiệm điện áp chịu đựng cho trạm GIS 220kV (điện áp thử 395kV, 1 phút) và cáp điện ngầm 220kV chiều dài lên tới 0.2km (điện áp thử 216kV, 60 phút).
• Công nghệ cộng hưởng tiên tiến: Giảm đáng kể yêu cầu về công suất nguồn cấp so với các phương pháp thử nghiệm truyền thống, giúp hệ thống gọn nhẹ và linh hoạt hơn khi di chuyển.
• Điều khiển thông minh và tự động: Tích hợp chế độ làm việc tự động dò tìm tần số cộng hưởng và tự động tăng áp, giúp đơn giản hóa quy trình vận hành và giảm thiểu sai sót do con người.
• An toàn tuyệt đối: Trang bị đầy đủ các tính năng bảo vệ chống quá áp, chống đánh thủng (phóng điện), bảo vệ quá dòng và khởi động tại điểm không, đảm bảo an toàn tối đa cho người vận hành và đối tượng thử nghiệm.

Thông số kỹ thuật:

• Thông số chung của hệ thống:
  • Công suất định mức: 1000kVA
  • Nguồn điện đầu vào: 380V AC 3 pha, 50Hz
  • Điện áp định mức: 250kV, 500kV
  • Dòng điện định mức: 4A, 2A
  • Tần số làm việc: 30‑300Hz
  • Dạng sóng đầu ra: Sóng sin
  • Thời gian làm việc: Liên tục 5 phút ở tải định mức, 1 phút ở 1.1 lần điện áp định mức.
  • Độ chính xác: 1.5%
• 1. Bộ nguồn biến tần GDTF‑50kW/380V:
  • Công suất đầu ra định mức: 50 kW
  • Nguồn cấp: 380 V ±10% (3 pha), 50/60Hz
  • Điện áp đầu ra: 0–400 V, 1 pha
  • Dòng điện đầu ra định mức: 125 A
  • Dải điều chỉnh tần số: 30–300 Hz
  • Độ phân giải tần số: ≤ 0.1 Hz
  • Độ ổn định tần số: 0.1%
  • Trọng lượng: Khoảng 90 kg
• 2. Biến áp kích từ GDJL‑50kVA/25kV/0.4kV:
  • Công suất định mức: 50 kVA
  • Điện áp đầu vào: 0 – 400 V, 1 pha
  • Điện áp đầu ra: 25 / 12.5 kV
  • Loại: Máy biến áp ngâm dầu
  • Trọng lượng: Khoảng 250 kg
• 3. Cuộn kháng cao áp GDDK‑500kVA/250kV (02 bộ):
  • Công suất định mức: 500kVA mỗi bộ
  • Điện áp định mức: 250kV mỗi bộ
  • Dòng điện định mức: 2A
  • Độ tự cảm: 380H
  • Ghi chú: Mắc nối tiếp 2 cuộn kháng để đạt điện áp 500kV/2A.
  • Trọng lượng: Khoảng 650 kg/bộ
• 4. Bộ chia áp điện dung GDFR‑500kV/500pF:
  • Điện áp định mức: 500kV
  • Điện dung: 500 pF
  • Tổn hao điện môi (tgδ): ≤ 0.5%
  • Tỷ số biến đổi: 6000:1
  • Độ chính xác đo lường: 1.5%
  • Trọng lượng: Khoảng 60 kg

Cung cấp bao gồm:

• Bộ nguồn biến tần GDTF‑50kW/380V (01 bộ)
• Biến áp kích từ GDJL‑50kVA/25kV/0.4kV (01 bộ)
• Cuộn kháng cao áp GDDK‑500kVA/250kV (02 bộ)
• Bộ chia áp điện dung GDFR‑500kV/500pF (01 bộ)
• Bộ cáp kết nối đồng bộ giữa các thiết bị
• Biên bản kiểm tra xuất xưởng (Test Report)
• Tài liệu hướng dẫn sử dụng
