HIỆU CHUẨN MÁY ĐO CÔNG SUẤT M3‑54 – SNG

Máy đo công suất M3‑54 là một thiết bị đo lường chuyên dụng được sản xuất bởi hãng SNG, nổi bật với khả năng hoạt động ổn định và dải tần số rộng ấn tượng. Được thiết kế để đáp ứng các yêu cầu khắt khe trong lĩnh vực đo lường tần số vô tuyến (RF) và vi sóng, model M3‑54 là lựa chọn lý tưởng cho các phòng thí nghiệm, trung tâm nghiên cứu, và các đơn vị bảo trì, sửa chữa hệ thống viễn thông. Thiết bị này cung cấp khả năng đo công suất chính xác trong dải tần số từ 0 đến 17,85 GHz, bao phủ hầu hết các ứng dụng phổ biến từ thông tin di động, radar đến truyền hình vệ tinh.

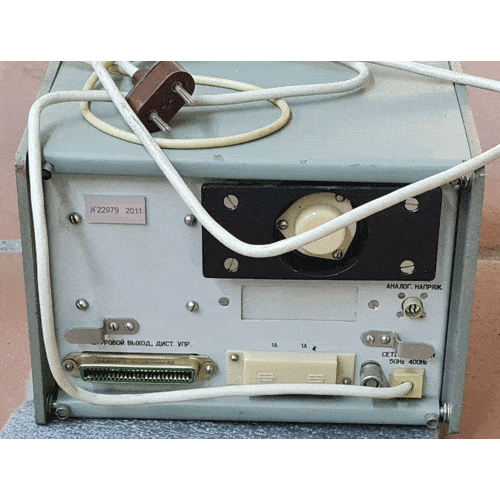

Với cấu trúc chắc chắn và thiết kế bền bỉ, máy đo M3‑54 đảm bảo tuổi thọ hoạt động lâu dài ngay cả trong những điều kiện môi trường khắc nghiệt. Sản phẩm bao gồm một đơn vị đo lường chính và một bộ chuyển đổi sóng vô tuyến (đầu dò) nhận tín hiệu từ bên ngoài, cho phép đo lường linh hoạt và chính xác. Khả năng tương thích với hai loại điện áp nguồn phổ biến (50Hz và 400Hz) cũng giúp thiết bị dễ dàng tích hợp vào nhiều hệ thống điện khác nhau trên toàn thế giới, mang lại sự tiện lợi tối đa cho người sử dụng trong các ứng dụng đa dạng.

Ứng dụng chính của Máy đo công suất M3‑54

Thiết bị này đóng vai trò quan trọng trong việc kiểm tra, hiệu chuẩn và giám sát các hệ thống phát tín hiệu RF. Các kỹ sư có thể sử dụng M3‑54 để đo lường công suất đầu ra của bộ khuếch đại, bộ phát, và các thành phần vi sóng khác nhằm đảm bảo chúng hoạt động đúng với thông số thiết kế. Nhờ dải đo công suất rộng từ 10⁻⁴ W đến 1 W, thiết bị có thể xử lý cả tín hiệu yếu và tín hiệu có công suất trung bình. Đặc biệt, khả năng chịu được công suất xung lên đến 1,5 kW làm cho nó trở thành công cụ không thể thiếu trong việc phân tích các hệ thống radar và thông tin liên lạc xung.

Tính năng nổi bật:

• Dải tần số siêu rộng: Hoạt động hiệu quả trên dải tần từ 0 đến 17,85 GHz, phù hợp cho nhiều ứng dụng từ RF đến vi sóng.
• Phạm vi đo công suất linh hoạt: Có khả năng đo lường chính xác các mức công suất từ rất nhỏ (10⁻⁴ W) đến trung bình (1 W).
• Khả năng chịu xung công suất cao: Cho phép đo các tín hiệu xung lên đến 1,5 kW (độ rộng xung ≤ 10 μs), lý tưởng cho các ứng dụng radar.
• Đầu vào RF tiêu chuẩn: Sử dụng kết nối đồng trục 7/3 mm với trở kháng 50 Ω, tương thích với hầu hết các hệ thống đo lường tiêu chuẩn.
• Thiết kế bền bỉ: Vỏ máy chắc chắn, trọng lượng 6,5 kg, đảm bảo hoạt động ổn định và lâu dài.
• Nguồn điện đa dạng: Hỗ trợ nguồn điện 220V ở cả tần số 50Hz và 400Hz, tăng tính linh hoạt khi triển khai.

Thông số kỹ thuật:

• Dải tần số: 0 đến 17,85 GHz
• Phạm vi đo công suất: 10⁻⁴ đến 1 W
• Đầu vào RF: Kiểu đồng trục 7/3 mm
• Trở kháng đầu vào: 50 Ω
• Công suất xung cho phép tối đa: 1,5 kW (với độ rộng xung không quá 10 μs)
• Điện áp nguồn: 220 ± 22 V, 50 Hz hoặc 220 ± 11 V, 400 Hz
• Trọng lượng: 6,5 kg
• Kích thước (Dài × Rộng × Cao): 255 × 240 × 322 mm

Cung cấp bao gồm:

• Thiết bị chính M3‑54
• Bộ chuyển đổi sóng vô tuyến (đầu dò ngoài)
• Dây nguồn
• Tài liệu hướng dẫn sử dụng
