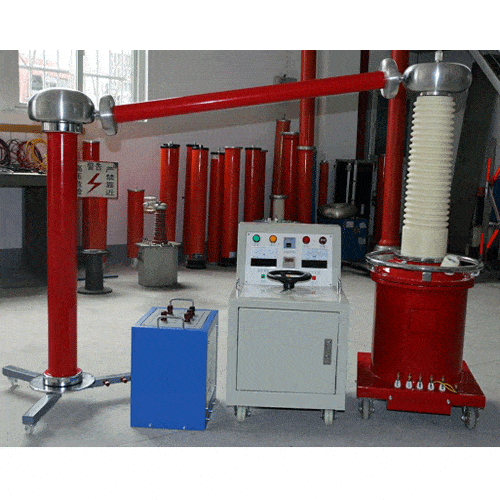

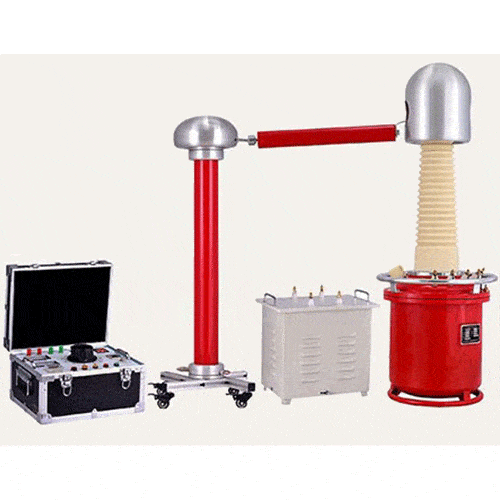

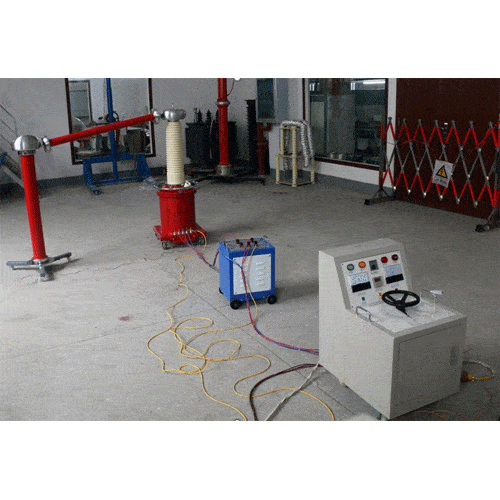

Hợp bộ đo phóng điện cục bộ YDQW-10KVA/100KV – Hãng Goldsol – Trung Quốc

HỢP BỘ ĐO PHÓNG ĐIỆN CỤC BỘ YDQW-10KVA/100KV – HÃNG GOLDSOL – TRUNG QUỐC

• ● Được sử dụng để thử nghiệm các thiết bị điện 35kV như máy biến áp (5000KVA/10KV), máy cắt cao áp, cáp ….
• ● Phù hợp với các tiêu chuẩn:
•      ● EN60060-1, EN60060-2,
•      ● EN61326-1,
•      ● EN62061-1,
•      ● EN61010-1, EN61010-2-010
•      ● JB/T9641-1999 – Test Transformer
•      ● GB/T.311.1-1997 – Insulated high-voltage transmission and distribution equipment and cooperation
•      ● GB/T 16927.1-1997 – HV Test Technology Charter 1
•      ● GB/T 16927.2-1997 – HV Test Technology Charter 2
•      ● GB7328-87 – Transformer and reactor sound levels measured
•      ● GB/7354-2003 – PD Test
•      ● GB/T509-1991 – Power Transformer Test Rule
•      ● GB2536-1990 – Transformer Oil
•      ● GB7252-87 – Transformer oil dissolved gas analysis and assessment guidelines
•      ● JB8749-1998 – General requirements for voltage regulator
• ● Nguồn điện: 220V±10V, 50HZ
• ● Công suất định mức: 10kVA
• ● Điện áp đầu ra: 100kV,
• ● Dòng điện đầu ra: 100mA
• ● Điện áp đầu vào: 200V, dòng điện: 50A
• ● Thời gian hoạt động:
•      ● 30 phút ở 100% điện áp và dòng điện định mức.
•      ● Liên tục ở 2/3 điện áp và dòng điện định mức.
• ● Độ méo dạng sóng: <3% khi độ méo điện áp đầu vào của bộ điều chỉnh điện áp <3%.
• ● Giá trị PD: 5pC ở 100% điện áp định mức
• ● Điểu kiện làm việc:
•      ● Độ cao: ≤ 2500m
•      ● Nhiệt độ: -15℃ ~ +45℃
•      ● Độ ẩm tương đối: ≤90%RH

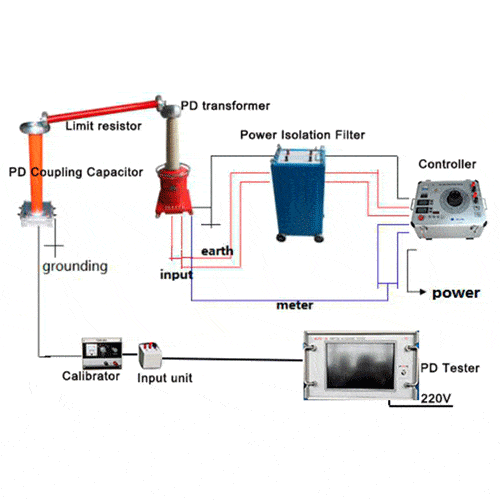

• ● Hợp bộ đo phóng điện cục bộ YDQW-10KVA/100KV bao gồm:
•      ● Biến áp thử nghiệm PD: YDQW-10KVA/100KV
•      ● Bộ điều khiển thử nghiệm PD: PD 10kVA/220V
•      ● Bộ lọc cách ly nguồn 10kVA/200V
•      ● Tụ điện ghép nối PD 100kV/500pF
•      ● Điện trở giới hạn dòng 100kV/5KΩ
•      ● Bộ hiệu chuẩn JZF-9
•      ● Khối đầu vào 3#
•      ● Thiết bị đo PD: HSJFD—3A
•      ● Bộ dây đấu nối
•      ● Hướng dẫn sử dụng/hiệu chuẩn
