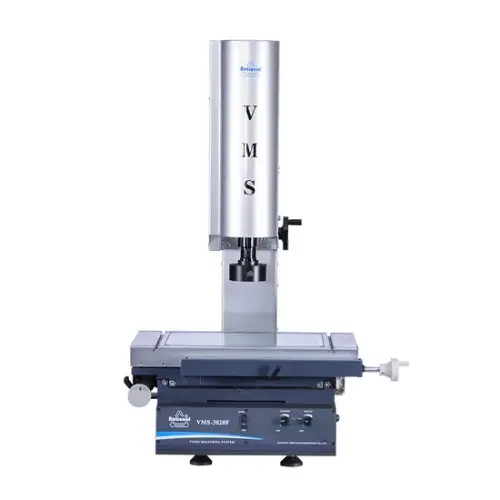

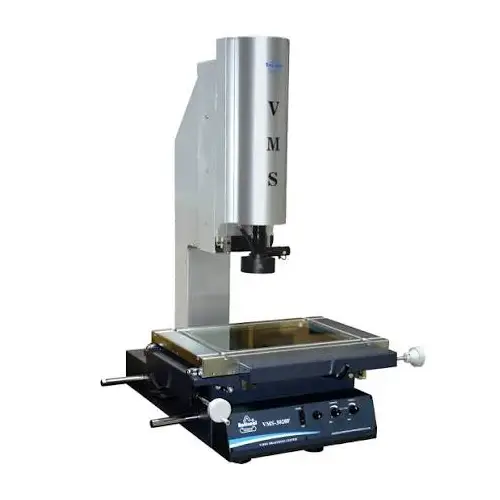

Máy đo kích thước quang học 2D VMS-3020F – Hãng Rational – Trung Quốc

MÁY ĐO KÍCH THƯỚC QUANG HỌC 2D VMS‑3020F – HÃNG RATIONAL – TRUNG QUỐC

Giới thiệu Máy đo kích thước quang học 2D VMS-3020F, một giải pháp đo lường không tiếp xúc, vận hành thủ công từ hãng Rational, được thiết kế chuyên biệt để kiểm tra kích thước các chi tiết cơ khí, điện tử, và dụng cụ đo với độ chính xác vượt trội. Thiết bị này là công cụ không thể thiếu trong các phòng thí nghiệm, phòng QA/QC, giúp đảm bảo chất lượng sản phẩm đầu ra một cách nhất quán và đáng tin cậy.

Đặc biệt, Máy đo kích thước quang học 2D VMS-3020F cực kỳ phù hợp cho việc đo lường các chi tiết làm từ nhựa, cao su hay các vật liệu mềm tương tự, nơi mà phương pháp đo không tiếp xúc là yêu cầu bắt buộc để tránh làm biến dạng mẫu vật, từ đó đảm bảo kết quả đo luôn chính xác tuyệt đối.

Tính năng nổi bật của Máy đo kích thước quang học 2D VMS-3020F:

• Phần mềm chuyên dụng: Sử dụng phần mềm đo lường QMS3D‑F do chính hãng Rational nghiên cứu và phát triển, kết hợp với camera mạng Gigabit cho hình ảnh sắc nét, tốc độ truyền dữ liệu cao và ổn định, nâng cao hiệu suất làm việc.
• Hệ thống chiếu sáng thông minh: Phần mềm tích hợp tính năng chỉnh sáng tự động và đưa ra cảnh báo khi hình ảnh bị bão hòa (quá sáng hoặc quá tối). Người dùng có thể linh hoạt điều chỉnh độ sáng bằng cả phần cứng và phần mềm để có được hình ảnh rõ nét nhất cho từng loại vật liệu.
• Định vị chính xác: Trang bị đèn laser chỉ vị trí, giúp người vận hành có thể nhanh chóng và dễ dàng xác định chính xác điểm cần đo trên chi tiết, giảm thiểu thời gian thao tác và sai sót.
• Khả năng đo chiều cao phụ trợ: Máy hỗ trợ chức năng đo chiều cao phụ trợ, mở rộng khả năng đo lường 3D cơ bản, mang lại sự linh hoạt cao hơn trong các tác vụ kiểm tra phức tạp.

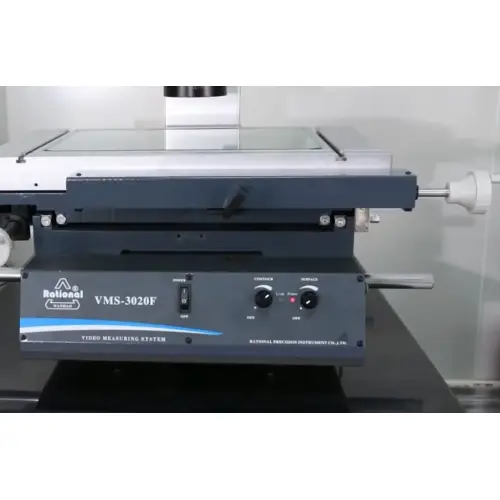

• Thiết kế bàn máy tiện lợi: Bàn máy được thiết kế sẵn các lỗ ren, cho phép người dùng lắp đặt đồ gá, kẹp chi tiết một cách dễ dàng và chắc chắn, phù hợp với nhiều loại mẫu đo khác nhau.
• Thao tác linh hoạt: Việc đo lường có thể được thực hiện một cách thuận tiện thông qua bàn đạp chân đi kèm hoặc thao tác trực tiếp trên giao diện phần mềm, tùy theo thói quen của người vận hành.

Thông số kỹ thuật:

• Model: VMS‑3020F
• Hãng sản xuất: Rational – Trung Quốc
• Bàn làm việc:
  • Kích thước bàn kim loại: 500 x 330 (mm)
  • Kích thước bàn kính: 350 x 250 (mm)
• Hành trình đo (X x Y): 300 x 200 (mm)
• Hành trình trục Z: 150 (mm)
• Độ phân giải thước quang (X/Y/Z): 0.5 µm
• Sai số chỉ thị (E₁xy): (2,5 + L/100) µm (trong đó L là chiều dài đo, đơn vị mm)
• Ống kính zoom: 0,58X – 7,5X
• Độ phóng đại tổng: 27,4X – 351,3X (tham chiếu trên màn hình 24 inch)
• Trường nhìn (đường chéo): 14 mm – 1,4 mm
• Nguồn điện: 100~240V AC, 50/60 Hz; 50 W (không bao gồm máy tính)
• Kích thước máy (Dài x Rộng x Cao): 760 x 600 x 900 mm
• Trọng lượng máy: 140 kg
• Bàn đặt máy khuyến nghị: Kích thước 1000 x 600 x 500 (mm), khả năng chịu tải trên 350 kg

Cung cấp bao gồm:

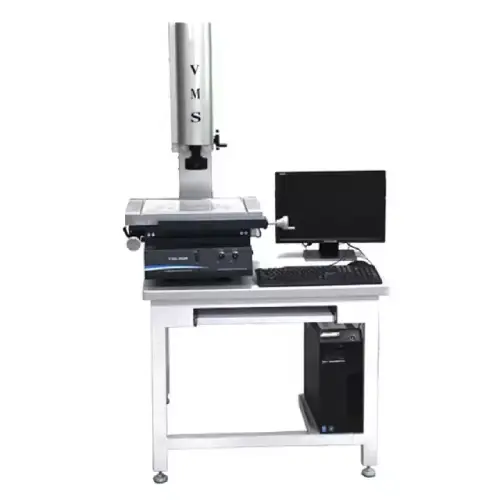

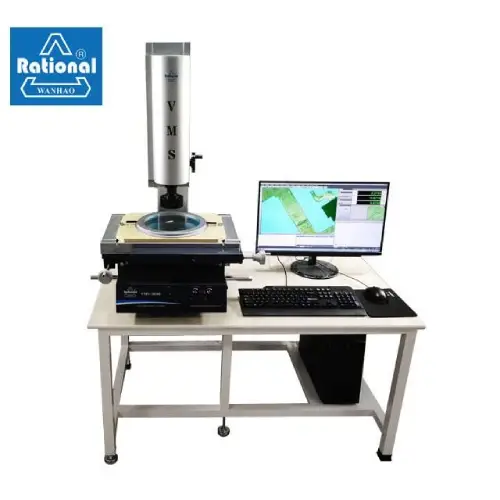

• Máy đo kích thước quang học 2D VMS-3020F tích hợp camera Gigabit và ống kính zoom
• Phần mềm đo lường bản quyền QMS3D‑F
• Bộ máy tính đồng bộ kèm màn hình
• Bàn đạp chân (Footswitch)
• Dây nguồn và các phụ kiện kết nối
• Chứng chỉ xuất xưởng (Calibration Certificate)
• Tài liệu hướng dẫn sử dụng

Với những tính năng ưu việt và độ chính xác cao, máy đo kích thước quang học VMS‑3020F là sự đầu tư hiệu quả cho mọi doanh nghiệp sản xuất, giúp nâng cao chất lượng sản phẩm và tối ưu hóa quy trình kiểm tra.
