MÁY PHÓNG HÌNH ĐO CHIỀU DÀY CHO CÁCH ĐIỆN VÀ VỎ BỌC DÂY DẪN CPJ‑3007 – HÃNG RATIONAL INSTRUMENTS – TRUNG QUỐC

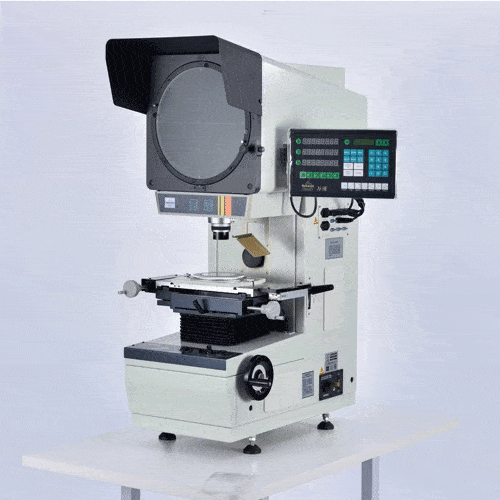

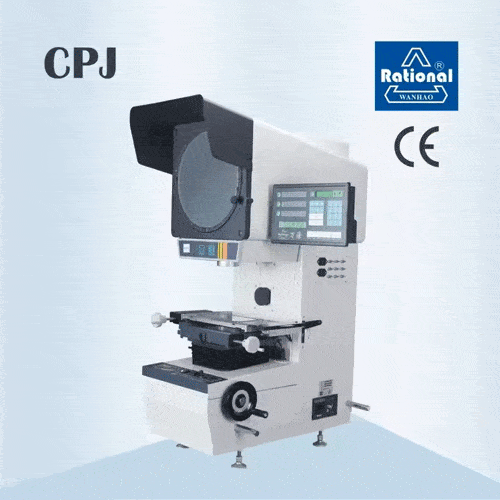

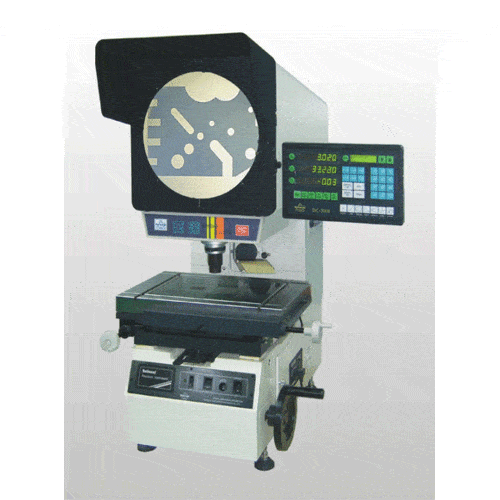

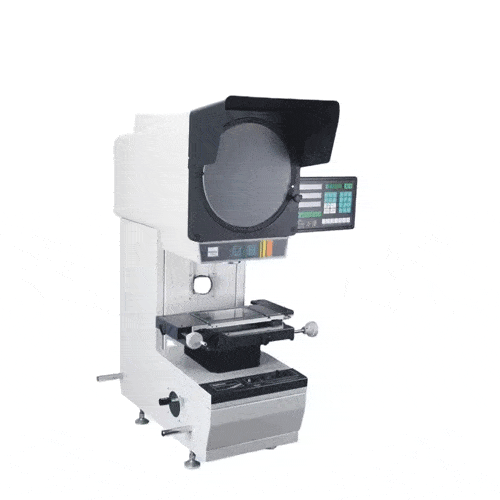

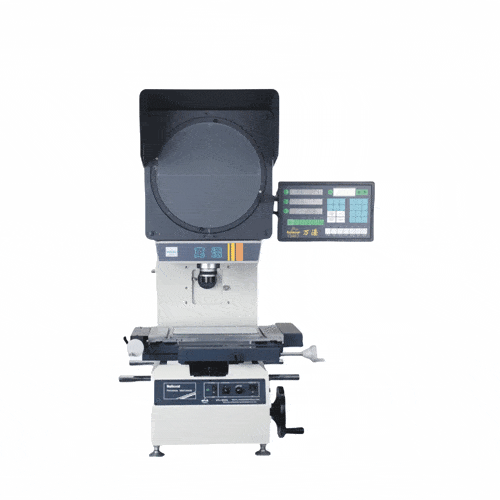

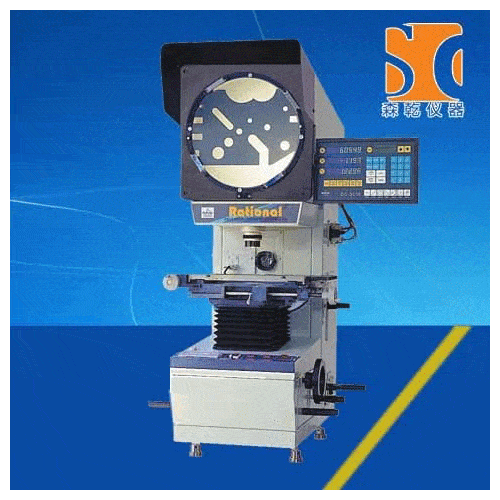

Máy phóng hình CPJ‑3007 là một hệ thống đo lường quang học có độ chính xác và hiệu suất vượt trội, được sản xuất bởi hãng Rational Instruments. Thiết bị này đóng vai trò quan trọng trong việc kiểm tra và đo lường kích thước các chi tiết phức tạp, đặc biệt hữu ích trong việc xác định chiều dày lớp cách điện và vỏ bọc của dây dẫn. Với công nghệ quang điện tiên tiến, CPJ‑3007 mang đến giải pháp kiểm tra chất lượng toàn diện cho các ngành công nghiệp đòi hỏi sự tỉ mỉ cao như cơ khí chính xác, sản xuất đồng hồ, điện tử, và công nghiệp nhẹ. Máy cũng là công cụ không thể thiếu trong các phòng thí nghiệm, viện nghiên cứu và các trung tâm kiểm định đo lường hiện đại.

Khả năng của máy không chỉ dừng lại ở việc đo độ dày mà còn mở rộng ra việc kiểm tra các loại bề mặt và đường viền của những sản phẩm có biên dạng phức tạp. Các chi tiết như khuôn mẫu, chi tiết dập, bánh răng, cam, dao phay hay thậm chí là ren vít đều có thể được phân tích một cách chi tiết và trực quan trên màn hình chiếu của máy. Bằng cách phóng đại hình ảnh của vật thể, chiếc máy phóng hình này cho phép người vận hành dễ dàng quan sát, đo đạc và phát hiện những sai sót nhỏ nhất mà mắt thường không thể nhìn thấy, từ đó đảm bảo chất lượng sản phẩm đầu ra đạt tiêu chuẩn cao nhất.

Ưu điểm vượt trội của máy phóng hình CPJ‑3007

Với thiết kế vững chắc và hệ thống quang học tiên tiến, thiết bị này đảm bảo kết quả đo luôn ổn định và đáng tin cậy. Giao diện điều khiển thân thiện kết hợp cùng bộ xử lý dữ liệu DC‑3000 mạnh mẽ giúp tối ưu hóa quy trình làm việc, giảm thiểu thời gian đo lường và tăng năng suất. Hệ thống chiếu sáng Halogen kép cho phép kiểm tra cả biên dạng lẫn bề mặt vật thể một cách rõ ràng, mang lại sự linh hoạt tối đa cho người sử dụng trong mọi ứng dụng kiểm tra chất lượng.

Tính năng nổi bật:

• Hệ thống đo quang điện chính xác cao: Cung cấp kết quả đo lường đáng tin cậy với sai số chỉ thị tọa độ cực thấp, dưới (3 + L/75) μm.
• Ứng dụng đa ngành: Được sử dụng rộng rãi trong các lĩnh vực cơ khí, đồng hồ, điện tử, công nghiệp nhẹ, cũng như trong các viện nghiên cứu và phòng kiểm định.
• Kiểm tra chi tiết phức tạp: Có khả năng kiểm tra hiệu quả bề mặt và biên dạng của các chi tiết khó đo như khuôn mẫu, cam, ren, bánh răng, dao phay.
• Chất lượng hình ảnh vượt trội: Mang lại hình ảnh rõ nét với độ phóng đại chính xác, sai số đo đường viền dưới 0,08% trong điều kiện chiếu sáng tiêu chuẩn.
• Hệ thống xử lý dữ liệu hiện đại: Tích hợp bộ xử lý DC‑3000 và công tắc chân, giúp việc thu thập và xuất dữ liệu trở nên nhanh chóng và thuận tiện.

Thông số kỹ thuật:

• Bàn làm việc:
  • Kích thước bàn kim loại: 260 × 152 mm
  • Kích thước bàn kính: 125 × 100 mm
• Hành trình di chuyển:
  • Trục X: 75 mm
  • Trục Y: 50 mm
  • Trục Z (lấy nét): 90 mm
• Độ chính xác và độ phân giải:
  • Độ chính xác đo: (3 + L/75) μm (L là chiều dài đo, đơn vị mm)
  • Độ phân giải trục X, Y: 0.5 μm
• Màn hình chiếu:
  • Kích thước màn hình: Ø312 mm (phạm vi sử dụng > Ø300 mm, có vạch chia)
  • Phạm vi quay màn hình: 0° ~ 360°
  • Độ phân giải góc quay: 1′ hoặc 0.01°
• Thấu kính (Vật kính):
  • Độ phóng đại tiêu chuẩn: 10X (tùy chọn)
  • Trường nhìn vật thể: Ø30 mm
  • Khoảng cách làm việc: 77.7 mm
• Thông số khác:
  • Chiều cao chi tiết tối đa: 80 mm
  • Trọng lượng máy: 120 kg
  • Kích thước tổng thể (Dài × Rộng × Cao): 770 × 550 × 1100 mm
• Hệ thống xử lý dữ liệu: DC‑3000 đa chức năng, giao diện tiếng Anh, hỗ trợ đo điểm, đường thẳng, đường tròn, góc và khoảng cách.
• Hệ thống chiếu sáng: Đèn Halogen 24V/150W cho cả chiếu sáng truyền qua (contour) và phản xạ (surface).
• Nguồn điện: 110V/220V (AC), 50/60Hz, tổng công suất 400W.
• Hệ thống làm mát: Làm mát cưỡng bức bằng quạt gió.

Cung cấp bao gồm:

• Máy phóng hình chính model CPJ‑3007

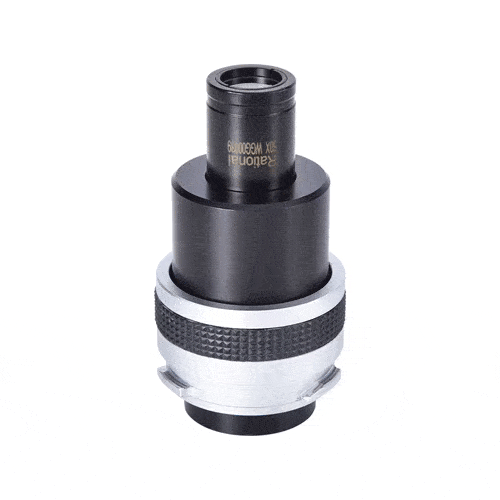

• Thấu kính lồi 10x
• Bộ hiển thị số đa chức năng DC‑3000
• Tấm che bụi cho máy
• Dây nguồn
• Kẹp biểu đồ (4 chiếc)
• Cầu chì dự phòng 5A và 3A
• Bóng đèn Halogen dự phòng 24V/150W
• Sách hướng dẫn sử dụng
