Thiết bị cảnh báo phóng xạ khu vực với đầu dò gamma 375 & 133-4 – Hãng Ludlum – Mỹ

THIẾT BỊ CẢNH BÁO PHÓNG XẠ KHU VỰC VỚI ĐẦU DÒ GAMMA 375 & 133‑4 – HÃNG LUDLUM – MỸ

Thiết bị cảnh báo phóng xạ khu vực với đầu dò gamma 375 & 133-4 là một hệ thống giám sát suất liều gamma lắp đặt cố định, được sản xuất bởi Ludlum Measurements, thương hiệu hàng đầu của Mỹ. Hệ thống này được thiết kế để bảo vệ an toàn cho nhân viên làm việc trong các môi trường có nguy cơ phơi nhiễm bức xạ.

Đầu dò gamma bù năng lượng được đặt trực tiếp tại khu vực cần giám sát, trong khi bộ hiển thị Model 375 được gắn trên tường tại vị trí làm việc của nhân viên, giúp theo dõi số đọc tức thời và phát ra cảnh báo khi suất liều vượt ngưỡng cài đặt.

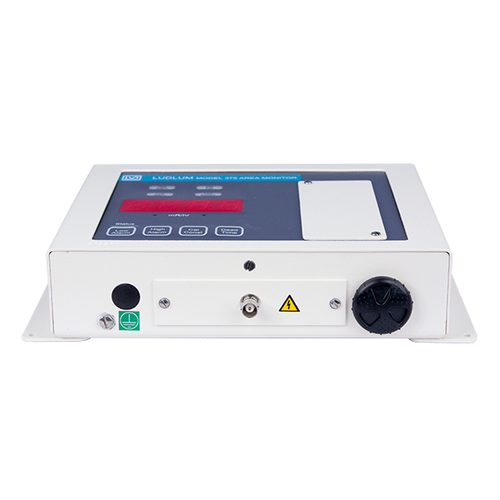

Điểm khác biệt chính của Model 375 so với phiên bản 375/2 (tích hợp sẵn ống GM bên trong) là việc sử dụng cổng kết nối đầu dò ngoài (đầu nối series “C”). Thiết kế này cho phép đặt đầu dò tách biệt khỏi bộ hiển thị, một giải pháp lý tưởng cho các ứng dụng như buồng chiếu xạ công nghiệp, phòng máy gia tốc, kho chứa nguồn phóng xạ và các cơ sở y học hạt nhân, nơi cần giám sát từ xa để đảm bảo an toàn tối đa.

Tính năng nổi bật:

• Giám sát suất liều gamma liên tục: Cung cấp số đọc trực tiếp và chính xác theo các đơn vị µSv/h, mSv/h, mR/h, R/h hoặc cpm.
• Đầu dò gamma 133‑4 bù năng lượng: Đảm bảo độ chính xác cao với sai lệch chỉ trong khoảng ±15% trong dải năng lượng rộng từ 60 keV đến 3 MeV.
• Hệ thống cảnh báo kép: Cho phép cài đặt hai ngưỡng cảnh báo (thấp và cao) một cách linh hoạt, đi kèm cảnh báo lỗi đầu dò và tình trạng pin yếu.
• Cảnh báo đa dạng: Tích hợp còi báo động công suất lớn có thể điều chỉnh từ 68 đến 100 dB và đèn trạng thái LED nhiều màu, dễ dàng nhận biết từ xa.
• 03 Rơ-le an toàn (Fail‑Safe): Các rơ-le dạng C được thiết kế an toàn khi có lỗi, cho phép kết nối với hệ thống đèn cảnh báo bên ngoài hoặc hệ thống khóa liên động cửa.
• Chức năng chống đọc sai khi quá dải: Khi suất liều vượt quá dải đo, màn hình sẽ hiển thị “– – – –” và duy trì trạng thái báo động, tránh tình trạng hiển thị số đọc thấp gây nhầm lẫn.
• Hiệu chỉnh thời gian chết: Tự động hiệu chỉnh để mở rộng dải đo tuyến tính, đảm bảo kết quả đáng tin cậy ở mức suất liều cao.

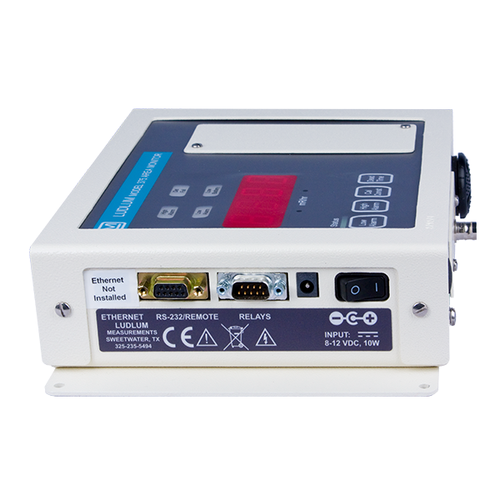

• Kết nối linh hoạt: Trang bị ngõ ra RS‑232 và ngõ ra logarit để ghi dữ liệu hoặc kết nối với các bộ hiển thị từ xa.
• Nguồn dự phòng đáng tin cậy: Pin sạc dự phòng được sạc liên tục, đảm bảo thiết bị hoạt động đến 48 giờ sau khi mất điện lưới.

Thông số kỹ thuật của Thiết bị cảnh báo phóng xạ khu vực với đầu dò gamma 375 & 133-4:

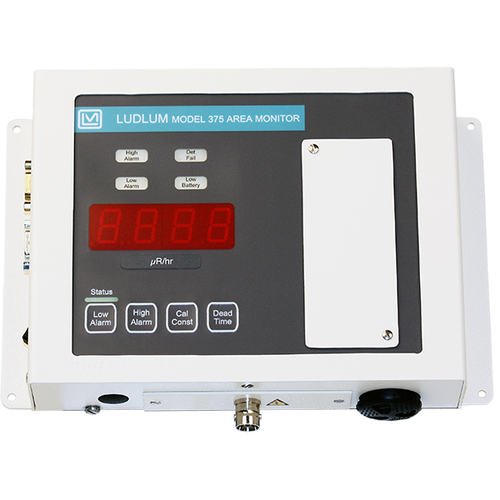

• Thông số Bộ hiển thị – điều khiển Model 375 (P/N 48‑2230):
  • Màn hình: LED 4 chữ số, cao 2 cm, hiển thị từ 000,0 đến 9999
  • Đơn vị hiển thị: µSv/h, mSv/h, Sv/h, µR/h, mR/h, R/h, cpm, cps
  • Độ tuyến tính: Trong phạm vi ±10% giá trị thực
  • Thời gian đáp ứng: Điển hình 3 giây (từ 10% đến 90% giá trị cuối)
  • Cao áp: Điều chỉnh 450 – 2500 V
  • Ngưỡng phân biệt: Điều chỉnh 2 – 100 mV
  • Ngưỡng cảnh báo: Hai ngưỡng (Thấp và Cao), cài đặt từ 0 – 9999
  • Còi báo động: 68 – 100 dB, tần số khoảng 3 kHz
  • Rơ-le (Relay): 03 rơ-le dạng C an toàn khi lỗi (LOW ALARM, HIGH ALARM, FAIL); 125 Vac / 0,3 A hoặc 30 Vdc / 1 A
  • Ngõ ra dữ liệu: RS‑232 (2 giây/lần), ngõ ra logarit 5 decade, tín hiệu FAIL/ALARM
  • Nguồn điện: Adapter 9 Vdc gắn tường, dùng được điện lưới 220 V
  • Pin dự phòng: 48 giờ (không báo động), 12 giờ (khi báo động)
  • Vỏ máy: Nhôm sơn tĩnh điện, gắn tường
  • Kích thước: 18,7 × 24,6 × 6,4 cm
  • Khối lượng: 2,1 kg
  • Nhiệt độ làm việc: -15 đến 50 °C

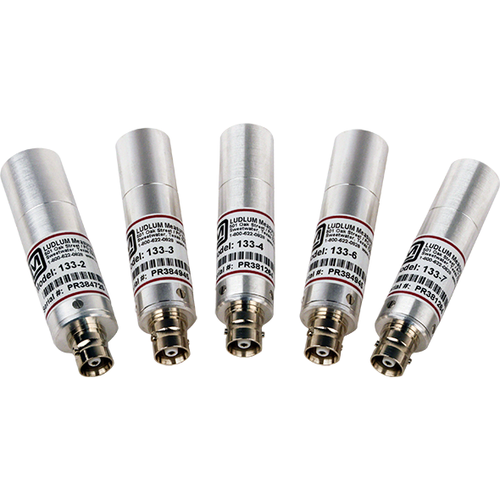

• Thông số Đầu dò gamma Model 133‑4 (P/N 47‑1674):
  • Loại đầu dò: Ống Geiger‑Mueller bù năng lượng, dập halogen, vỏ thép không gỉ 30 mg/cm²
  • Độ nhạy (Cs‑137): 10 cpm/(µSv/h) – tương đương 100 cpm/(mR/h)
  • Dải đo tuyến tính (với Model 375): 10 µSv/h – 100 mSv/h (1 mR/h – 10 R/h)
  • Đáp ứng năng lượng: Trong phạm vi ±15% từ 60 keV đến 3 MeV
  • Điện áp làm việc: 550 Vdc
  • Phông nền: ≤ 1 cpm
  • Đầu nối: Series “C”
  • Kích thước / Khối lượng: Ø2,2 × 10,2 cm / khoảng 0,09 kg
  • Nhiệt độ làm việc: -20 đến 50 °C

Thiết bị cảnh báo phóng xạ khu vực với đầu dò gamma 375 & 133-4 bao gồm:

• 01 bộ hiển thị – điều khiển Model 375 kèm adapter nguồn 9 Vdc và pin dự phòng
• 01 đầu dò gamma Model 133‑4
• Tài liệu hướng dẫn sử dụng của nhà sản xuất
• Cáp nối giữa đầu dò và bộ hiển thị (chiều dài theo vị trí lắp đặt thực tế)

Ứng dụng của Thiết bị cảnh báo phóng xạ khu vực với đầu dò gamma 375 & 133-4:

Thiết bị cảnh báo phóng xạ khu vực với đầu dò gamma 375 & 133-4 là giải pháp an toàn bức xạ không thể thiếu trong nhiều lĩnh vực công nghiệp và y tế. Thiết bị được tin dùng để giám sát suất liều tại lối vào mê cung và phòng điều khiển của các buồng chiếu xạ gamma công nghiệp, đảm bảo không có rò rỉ bức xạ nguy hiểm.

Ngoài ra, nó còn được lắp đặt tại các phòng máy gia tốc, phòng xạ trị và các khoa y học hạt nhân để cảnh báo kịp thời cho nhân viên y tế. Trong lĩnh vực công nghiệp, thiết bị này là công cụ giám sát quan trọng cho các kho lưu giữ nguồn phóng xạ và khu vực kiểm tra không phá hủy (NDT), giúp bảo vệ người lao động khỏi các nguy cơ phơi nhiễm không mong muốn.
