Thiết bị đo cao áp AC/DC đến 10 kV 4700 – Hãng Vitrek – Mỹ

THIẾT BỊ ĐO CAO ÁP AC/DC ĐẾN 10 KV 4700 – HÃNG VITREK – MỸ

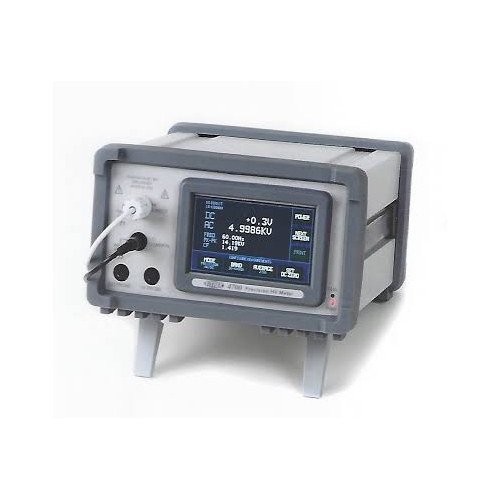

Thiết bị đo cao áp AC/DC đến 10 kV 4700 của Vitrek là giải pháp lý tưởng để đo lường chính xác và an toàn điện áp cao lên đến 10kV cho cả dòng điện xoay chiều (AC) và một chiều (DC). Với khả năng đo trực tiếp mà không cần sử dụng đầu dò ngoài phức tạp, thiết bị mang lại sự tiện lợi, giảm thiểu sai số và đảm bảo an toàn tối đa cho người vận hành.

Sản phẩm này là công cụ không thể thiếu trong các phòng thí nghiệm, trung tâm hiệu chuẩn và dây chuyền sản xuất, được sử dụng rộng rãi để hiệu chuẩn các thiết bị thử nghiệm cao áp (hipot), nguồn cao áp, và máy đo điện trở cách điện, đảm bảo các thiết bị này hoạt động với độ chính xác cao nhất.

Được thiết kế với công nghệ tiên tiến, Vitrek 4700 không chỉ cung cấp các kết quả đo lường với độ tin cậy vượt trội mà còn tích hợp nhiều tính năng phân tích sâu. Máy có khả năng đo đồng thời các giá trị AC và DC, cùng với các thông số quan trọng khác như điện áp gợn sóng (Ripple), đỉnh-đỉnh (Peak‑to‑Peak), hệ số đỉnh (Crest Factor) và tần số.

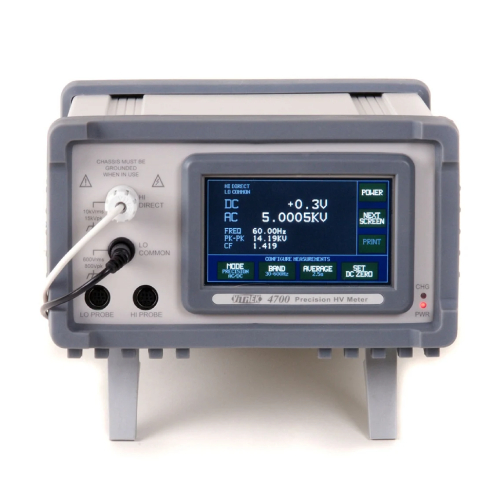

Giao diện màn hình cảm ứng màu trực quan và chế độ biểu đồ (Chart Mode) cho phép người dùng dễ dàng theo dõi các biến động điện áp theo thời gian, phân tích các hiện tượng như độ dốc tăng áp, quá độ hay sụt áp một cách hiệu quả. Đây chính là một thiết bị đo cao áp toàn diện, đáp ứng những yêu cầu khắt khe nhất trong ngành điện và điện tử.

Các tính năng nổi bật của Thiết bị đo cao áp 4700:

• Đo trực tiếp và An toàn: Đo lường điện áp lên đến 10 kV DC và 10 kV AC rms qua cổng vào trực tiếp, loại bỏ nhu cầu sử dụng đầu dò ngoài, tăng cường an toàn và độ chính xác.
• Độ chính xác vượt trội:
  • DC: ±(0,03% số đọc + 0,03 V) với độ phân giải 10 mV. Đạt độ chính xác tương đương ±0,06% tại 100V và ±0,03% tại 10 kV.
  • AC (True RMS): ±(0,12% số đọc + 0,1 V) trên dải tần số rộng từ 0,01 Hz đến 600 Hz.
• Đáp ứng tiêu chuẩn Việt Nam: Hoàn toàn đạt yêu cầu đối với vôn mét một chiều cấp chính xác 2,5 theo Bảng 2 của tiêu chuẩn ĐLVN 142:2012 trên toàn dải đo từ 100 V đến 10 kV.
• Trở kháng vào cao: Đạt 110 MΩ, giảm thiểu ảnh hưởng đến mạch đang đo.
• Phân tích đa thông số: Đo đồng thời AC và DC; đo lường các thông số bổ sung như Ripple, đỉnh-đỉnh, hệ số đỉnh và tần số.
• Hiển thị linh hoạt: Người dùng có thể tùy chọn độ phân giải hiển thị là 4, 5 hoặc 6 chữ số để phù hợp với yêu cầu ứng dụng.
• Tốc độ đo nhanh: Lên tới 60 số đọc mỗi giây đã qua bộ lọc, với khả năng khử nhiễu AC lên đến 78 dB, cho kết quả ổn định và nhanh chóng.

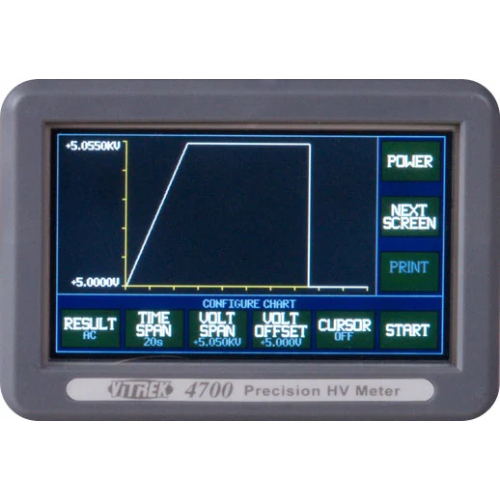

• Chế độ biểu đồ (Chart Mode): Tự động vẽ đồ thị điện áp theo thời gian, giúp theo dõi và phân tích các hiện tượng như độ dốc tăng áp, quá độ và sụt áp.

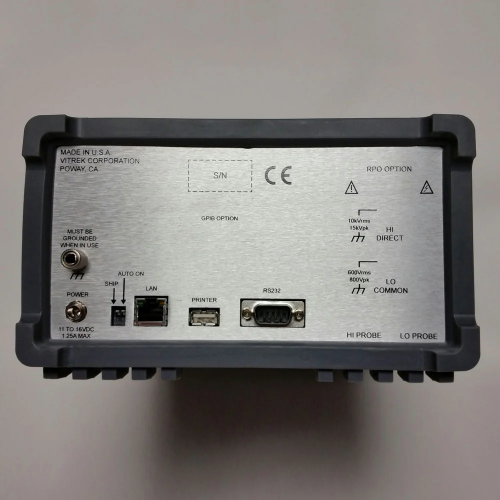

• Giao diện và kết nối hiện đại: Trang bị màn hình cảm ứng màu, cổng kết nối Ethernet, RS232 và cổng USB cho máy in, dễ dàng tích hợp và xuất dữ liệu.
• Khả năng mở rộng: Có thể mở rộng dải đo lên các mức 35 kV, 70 kV, 100 kV, hoặc 150 kV bằng cách sử dụng các đầu dò thông minh SmartProbe (phụ kiện tùy chọn).

Thông số kỹ thuật:

• Dải đo điện áp DC: 0 đến ±10,000 V
• Độ chính xác DC: ±(0.03% số đọc + 0.03 V)
• Dải đo điện áp AC: 0 đến 10,000 V rms
• Độ chính xác AC (True RMS): ±(0.12% số đọc + 0.1 V) @ 0.01 Hz – 600 Hz
• Trở kháng đầu vào: 110 MΩ
• Độ phân giải hiển thị: Tùy chọn 4, 5, hoặc 6 chữ số
• Tốc độ đọc: Lên đến 60 số đọc/giây
• Khả năng khử nhiễu AC: 78 dB
• Màn hình: Cảm ứng màu
• Cổng kết nối: Ethernet, RS232, USB (cho máy in)

Cung cấp bao gồm:

• Thiết bị đo cao áp AC/DC đến 10 kV 4700
• Bộ dây đo cổng vào trực tiếp và dây nối đất
• Bộ nguồn ngoài
• Dây nguồn
• Chứng nhận hiệu chuẩn ISO/IEC 17025
• Tài liệu hướng dẫn sử dụng
