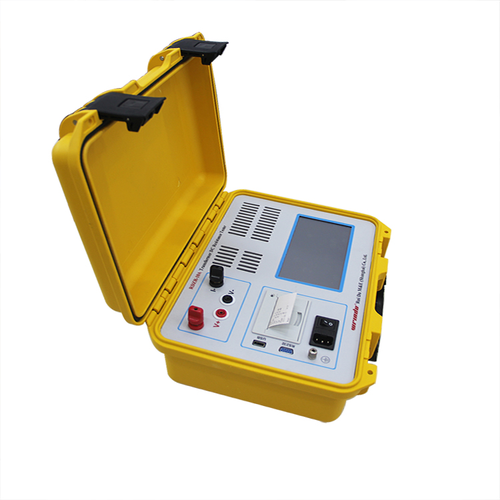

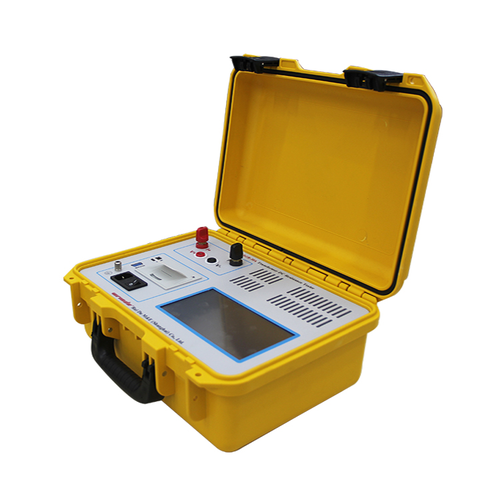

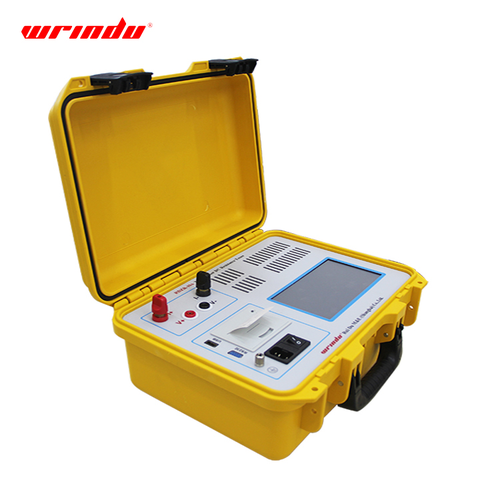

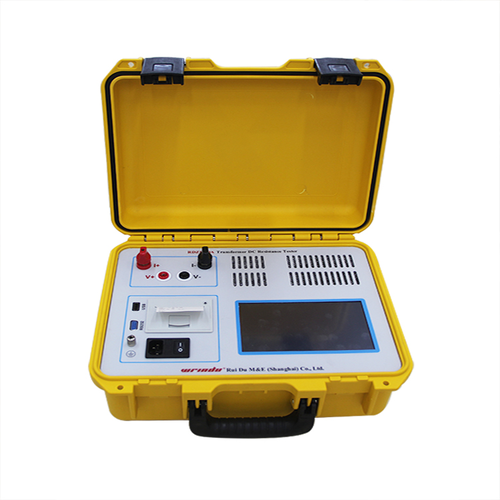

Thiết bị đo điện trở cuộn dây máy biến áp RDZR-10A – Hãng Wrindu – Trung Quốc

THIẾT BỊ ĐO ĐIỆN TRỞ CUỘN DÂY MÁY BIẾN ÁP RDZR‑10A – HÃNG WRINDU – TRUNG QUỐC

Thiết bị đo điện trở cuộn dây máy biến áp RDZR-10A là thiết bị chuyên dụng để đo điện trở một chiều, được sử dụng rộng rãi trong các thử nghiệm xuất xưởng, lắp đặt, đại tu, thay bộ đổi nấc, cũng như các thử nghiệm bàn giao và định kỳ cho máy biến áp.

Được sản xuất bởi Rui Du M&E (Shanghai) Co., Ltd tại Trung Quốc, máy cung cấp dòng thử tự động lên đến 10A trên dải đo rộng từ 0,5 mΩ đến 100 kΩ, với độ phân giải siêu nhỏ chỉ 0,1 µΩ. Phép đo này có vai trò quan trọng trong việc đánh giá chất lượng các mối hàn đầu nối, phát hiện hiện tượng chạm chập vòng dây, kiểm tra độ tiếp xúc của bộ đổi nấc, và xác định các sự cố như đứt đầu ra hoặc đứt sợi trong cuộn dây quấn song song.

Tính năng nổi bật của Thiết bị đo điện trở cuộn dây máy biến áp RDZR-10A:

• Tự động chọn dòng thử: Máy có 6 mức dòng thử (<20 mA, 40 mA, 200 mA, 1 A, 5 A, 10 A) và tự động lựa chọn mức dòng phù hợp với tải, giúp tối ưu hóa quá trình đo.
• Điện áp ra lớn: Điện áp đầu ra tối đa 24V cho phép chọn dòng thử lớn ngay cả khi điện trở cao, giúp rút ngắn đáng kể thời gian đo.
• Màn hình cảm ứng 7 inch: Màn hình LCD màu, độ sáng cao giúp đọc kết quả rõ ràng ngay cả dưới ánh sáng mặt trời, với thao tác điều khiển hoàn toàn bằng cảm ứng.
• Quy đổi nhiệt độ: Hỗ trợ quy đổi giá trị điện trở về nhiệt độ tiêu chuẩn cho cả cuộn dây đồng và nhôm, người dùng có thể nhập trực tiếp nhiệt độ thực tế và nhiệt độ quy đổi.
• Bảo vệ toàn diện: Tích hợp nhiều lớp bảo vệ chống xung sức điện động ngược, ngắt mạch, mất điện đột ngột và quá nhiệt bộ nguồn, đi kèm cảnh báo bằng âm thanh.
• Xả điện tự động: Sau khi đo xong, máy sẽ tự động xả điện tích dư trên cuộn dây và phát cảnh báo trong suốt quá trình để đảm bảo an toàn.
• Lưu trữ và in ấn: Bộ nhớ trong lưu được 1.000 nhóm dữ liệu, tích hợp đồng hồ lịch và bộ nhớ chống mất điện. Máy in nhiệt gắn sẵn cho phép in kết quả ngay tại hiện trường.
• Kết nối linh hoạt: Trang bị cổng Bluetooth, RS232 và USB để dễ dàng lưu dữ liệu ra USB hoặc truyền đến máy tính. Máy cũng có thể được điều khiển từ xa qua ứng dụng di động của hãng.
• Công nghệ nguồn tiên tiến: Thiết kế nhỏ gọn, trọng lượng nhẹ nhưng vẫn đảm bảo dòng ra lớn, độ lặp lại cao và khả năng kháng nhiễu mạnh mẽ.

Thông số kỹ thuật:

• Dòng thử: Tự động, <20 mA / 40 mA / 200 mA / 1 A / 5 A / 10 A
• Dải đo (10 A): 0,5 mΩ – 0,8 Ω
• Dải đo (5 A): 1 mΩ – 4 Ω
• Dải đo (1 A): 5 mΩ – 20 Ω
• Dải đo (200 mA): 100 mΩ – 100 Ω
• Dải đo (40 mA): 1 Ω – 500 Ω
• Dải đo (<20 mA): 100 Ω – 100 kΩ
• Độ chính xác: ±(0,2 % + 2 chữ số) từ dải 40 mA đến 10 A; ±(0,5 % + 2 chữ số) ở dải <20 mA
• Độ phân giải tối thiểu: 0,1 µΩ
• Điện áp ra tối đa: 24 V
• Màn hình: LCD màu cảm ứng 7 inch, hiển thị 4 chữ số có nghĩa
• Lưu trữ dữ liệu: 1.000 nhóm
• Giao tiếp: Bluetooth, RS232, USB, máy in nhiệt tích hợp
• Nguồn điện: AC 220 V ±10 V, 50 Hz ±1 Hz (cầu chì 2 A)
• Công suất tiêu thụ tối đa: 200 W
• Điều kiện làm việc: 0 – 40 °C, độ ẩm <90 %RH không ngưng tụ
• Kích thước: 360 × 290 × 170 mm
• Khối lượng: Thân máy 6,7 kg; Hộp dây đo 5 kg

Ứng dụng:

• Thử nghiệm xuất xưởng máy biến áp bán thành phẩm và thành phẩm.
• Thử nghiệm bàn giao và kiểm tra định kỳ tại các đơn vị điện lực.
• Kiểm tra sau đại tu, sau khi thay hoặc điều chỉnh bộ đổi nấc điện áp.
• Kiểm tra chất lượng mối hàn, phát hiện chạm chập vòng dây và đứt sợi trong cuộn dây.
• Đo điện trở một chiều của máy biến áp cỡ nhỏ và trung, biến áp đo lường.

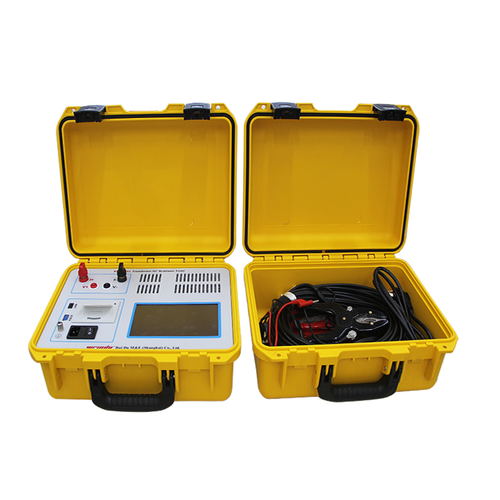

Cung cấp bao gồm:

• Thiết bị đo điện trở cuộn dây máy biến áp RDZR-10A
• 1x Bộ dây đo tiêu chuẩn
• 1x Dây nguồn
• 1x Cuộn giấy in nhiệt
• 1x Hướng dẫn sử dụng
• 1x Hộp đựng thiết bị
