THIẾT BỊ KIỂM TRA ÁP SUẤT VỎ PIN SN1123B – HÃNG SINUO – TRUNG QUỐC

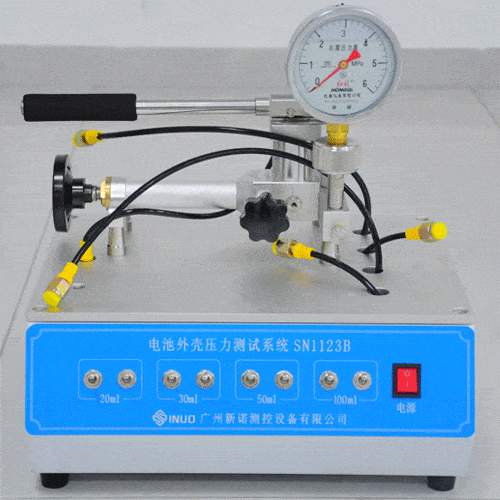

Thiết bị kiểm tra áp suất vỏ pin SN1123B là giải pháp chuyên dụng được phát triển bởi hãng Sinuo, đáp ứng nghiêm ngặt các yêu cầu của tiêu chuẩn quốc tế như IEC 60335‑1: 2020 (Phụ lục BB‑20.1) và IEC 62841‑1 (K.19.202). Thiết bị được thiết kế đặc biệt để kiểm tra độ bền và đo lường áp suất sinh ra bên trong vỏ pin khi xảy ra sự cố. Đối tượng thử nghiệm chính là các loại pin được chế tạo dưới dạng khối đơn nhất, sử dụng công nghệ ion kim loại, điển hình là pin lithium‑ion (Li‑ion) đang được sử dụng rộng rãi trong các thiết bị điện tử và xe điện hiện nay. Việc đảm bảo an toàn cho vỏ pin là một yêu cầu tối quan trọng để ngăn ngừa các rủi ro cháy nổ, và model SN1123B chính là công cụ không thể thiếu trong quy trình kiểm soát chất lượng này.

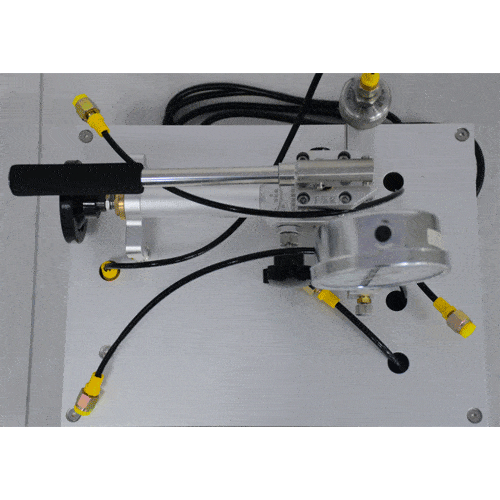

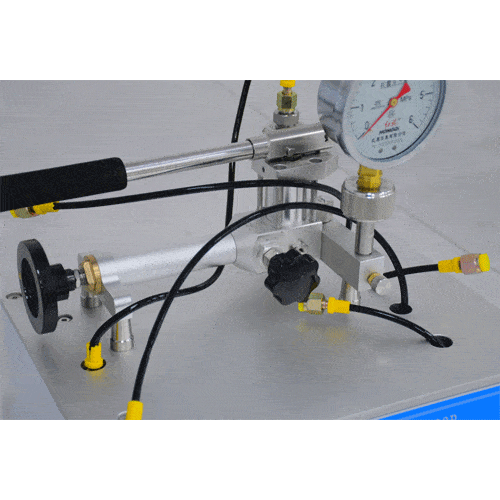

Về nguyên lý hoạt động, thiết bị sử dụng một bơm tăng áp thủ công để tạo ra áp suất ban đầu bên trong mẫu thử, đảm bảo đạt mức 2070kPa ±10% theo yêu cầu tiêu chuẩn. Giá trị áp suất này được giám sát liên tục và hiển thị theo thời gian thực thông qua một đồng hồ áp suất có độ chính xác cao. Sau khi đạt áp suất ban đầu, một lượng khí với thể tích xác định (tùy chọn 20, 30, 50, hoặc 100ml) sẽ được bơm vào mẫu qua một lỗ có đường kính tiêu chuẩn 2.85 ± 0.05mm. Thử nghiệm được coi là đạt yêu cầu nếu áp suất giảm xuống dưới 70kPa trong vòng 30 giây sau khi bơm đủ lượng khí, chứng tỏ vỏ pin không bị vỡ hoặc rò rỉ nghiêm trọng.

Tính năng nổi bật:

• Tuân thủ tiêu chuẩn quốc tế: Thiết kế hoàn toàn phù hợp với các tiêu chuẩn an toàn hàng đầu như IEC 60335‑1: 2020 và IEC 62841‑1, đảm bảo kết quả thử nghiệm có độ tin cậy và được công nhận rộng rãi.
• Vận hành thủ công đơn giản: Thiết bị sử dụng bơm tăng áp và các nút điều khiển thủ công, giúp người vận hành dễ dàng thao tác và kiểm soát toàn bộ quá trình thử nghiệm.
• Giám sát chính xác: Được trang bị cảm biến và đồng hồ áp suất chất lượng cao, cho phép theo dõi giá trị áp suất theo thời gian thực, đảm bảo độ chính xác cho từng lần đo.
• Hiệu suất ổn định: Bơm tăng áp và hệ thống điều khiển đi kèm có hiệu suất làm việc ổn định, bền bỉ, mang lại kết quả đồng nhất qua nhiều lần sử dụng.
• Thiết kế chắc chắn: Cấu trúc máy nhỏ gọn, thẩm mỹ với trọng lượng khoảng 80kg, đảm bảo độ vững chãi và không bị rung lắc trong quá trình vận hành.

Thông số kỹ thuật:

• Model: SN1123B
• Số vị trí thử nghiệm: 1 vị trí
• Phương pháp điều khiển: Điều khiển thủ công, thao tác bằng nút bấm
• Phương thức dẫn động: Bơm tăng áp thủ công
• Môi chất thử nghiệm: Khí nén
• Dải áp suất thử nghiệm: 0.01 – 2.5 MPa (giám sát bằng cảm biến áp suất)
• Thể tích khí bơm vào (tùy chọn): 20, 30, 50, 100 ml
• Thời gian thử nghiệm: Điều khiển thủ công
• Khớp nối kín tiêu chuẩn: 1 bộ, với lỗ đường kính Φ2.85 ± 0.05 mm
• Nguồn điện yêu cầu: AC 220V ±10% / 50‑60Hz
• Môi trường vận hành:
  • Nhiệt độ: 5 ~ 40°C
  • Độ ẩm tương đối: 20 ~ 80%RH (không ngưng tụ)
  • Áp suất khí quyển: 80 ~ 106 kPa
• Yêu cầu vị trí lắp đặt: Nơi khô ráo, không rung lắc mạnh, không có nhiễu điện từ, bụi, hoặc các khí ăn mòn/dễ cháy nổ.
• Kích thước (Rộng × Cao × Sâu): Khoảng 800 × 500 × 600 mm
• Trọng lượng: Khoảng 80 kg

Cung cấp bao gồm:

• Thiết bị chính: Máy kiểm tra áp suất vỏ pin SN1123B
• Tài liệu hướng dẫn sử dụng
