Thiết bị thử cao áp AC/DC 50 kV AC / 70 kV DC (loại điều khiển thủ công) GDYD-53D – Hãng HV Hipot – Trung Quốc

THIẾT BỊ THỬ CAO ÁP AC/DC 50 KV AC / 70 KV DC (LOẠI ĐIỀU KHIỂN THỦ CÔNG) GDYD‑53D – HÃNG HV HIPOT – TRUNG QUỐC

Thiết bị thử cao áp AC/DC GDYD‑53D là giải pháp toàn diện và đáng tin cậy đến từ hãng HV Hipot, được thiết kế chuyên dụng để kiểm tra độ bền điện môi và khả năng cách điện của các loại vật tư, thiết bị điện. Với khả năng tạo ra điện áp thử nghiệm lên tới 50kV AC và 70kV DC, model GDYD‑53D đáp ứng xuất sắc các yêu cầu kiểm tra nghiêm ngặt trong phòng thí nghiệm, nhà máy sản xuất và cả các hoạt động bảo trì, bảo dưỡng tại hiện trường. Sản phẩm này là công cụ không thể thiếu cho các kỹ sư điện, giúp đảm bảo an toàn và hiệu suất vận hành cho hệ thống điện.

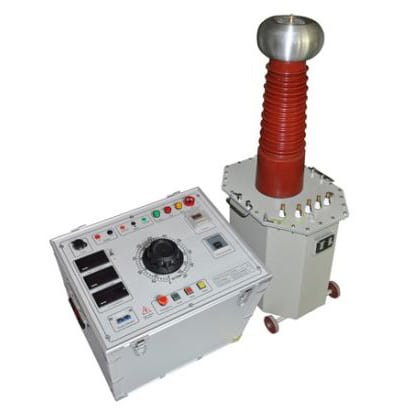

Thiết bị được cấu thành từ hai bộ phận chính: bộ điều khiển và biến áp thử nghiệm ngâm dầu, mang lại sự ổn định và độ bền vượt trội trong quá trình vận hành. Cơ chế điều khiển thủ công cho phép người dùng toàn quyền kiểm soát quá trình tăng áp, theo dõi trực quan các thông số qua đồng hồ hiển thị số rõ nét. Thiết kế này không chỉ đơn giản hóa thao tác mà còn tăng cường độ chính xác, giúp kỹ thuật viên dễ dàng thực hiện các phép thử phức tạp và ghi nhận kết quả một cách đáng tin cậy. Đây là một thiết bị thử cao áp hiệu quả, linh hoạt và kinh tế.

Tính năng nổi bật:

• Khả năng thử nghiệm kép: Cung cấp cả đầu ra điện áp xoay chiều (AC) và một chiều (DC), đáp ứng đa dạng các tiêu chuẩn thử nghiệm.
• Dải điện áp rộng: Tạo ra điện áp thử nghiệm lên đến 50kV AC và 70kV DC, phù hợp để kiểm tra nhiều loại thiết bị điện cao thế.
• Điều khiển thủ công: Giao diện vận hành trực quan, cho phép người dùng kiểm soát hoàn toàn quá trình thử nghiệm.
• Hiển thị số chính xác: Đồng hồ kỹ thuật số hiển thị rõ ràng các giá trị điện áp và dòng điện, đảm bảo độ chính xác cao khi đo lường.
• Biến áp ngâm dầu: Sử dụng biến áp thử nghiệm ngâm trong dầu cách điện, giúp tản nhiệt tốt, hoạt động ổn định và có tuổi thọ cao.
• Thiết kế bền bỉ: Cấu trúc chắc chắn, phù hợp cho cả môi trường làm việc trong nhà và ngoài trời.

Thông số kỹ thuật:

• Điện áp đầu vào: AC 220V ± 10%
• Tần số: 50Hz ± 1
• Điện áp đầu ra: 0‑50kV AC (giá trị hiệu dụng) và 0‑70kV DC (giá trị hiệu dụng)
• Chế độ hoạt động: 100% định mức trong 1 phút, 50% định mức khi hoạt động liên tục.
• Dung lượng: 3kVA
• Nguồn cao áp: Biến áp thử nghiệm ngâm dầu cách điện
• Phương pháp điều khiển: Điều khiển thủ công
• Độ chính xác đo điện áp: ≤ 1.5% (trên toàn thang đo)
• Độ chính xác đo dòng điện: ≤ 1.5% (trên toàn thang đo)
• Dải đếm thời gian: 0‑99 giờ
• Loại đồng hồ: Chỉ thị số
• Đồng hồ đo kV: 0‑50kV AC
• Đồng hồ đo mA: 0‑100mA AC
• Độ ẩm làm việc: < 85% RH
• Nhiệt độ môi trường: -20°C ~ 50°C
• Trọng lượng: Bộ điều khiển: 20kg; Biến áp thử nghiệm: khoảng 60kg.

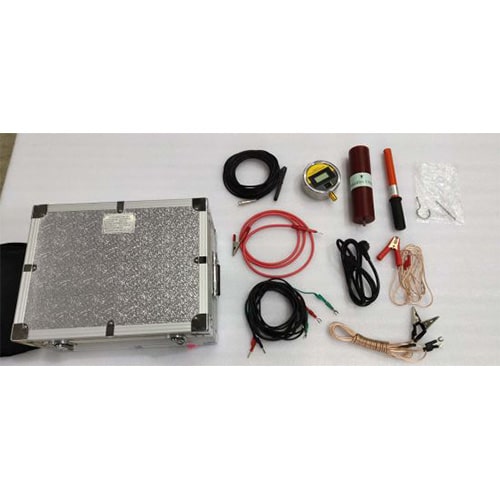

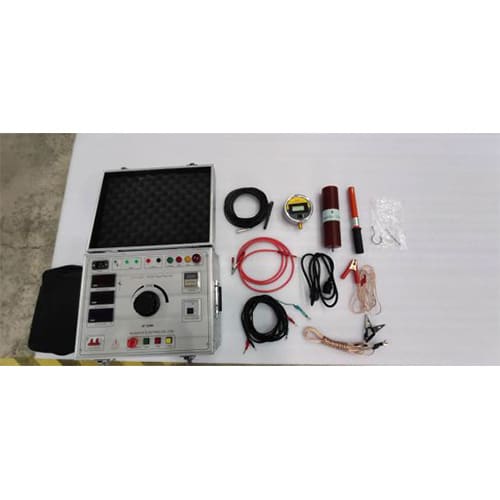

Cung cấp bao gồm:

• Bộ điều khiển
• Biến áp thử nghiệm (bộ tạo cao áp)
• Dây nguồn
• Cáp đo
• Cáp đầu ra
• Cáp cao áp
• Cáp tiếp địa
• Đồng hồ micro ampe và cáp kết nối
• Que xả điện
• Hướng dẫn sử dụng
• Biên bản kiểm tra xuất xưởng
