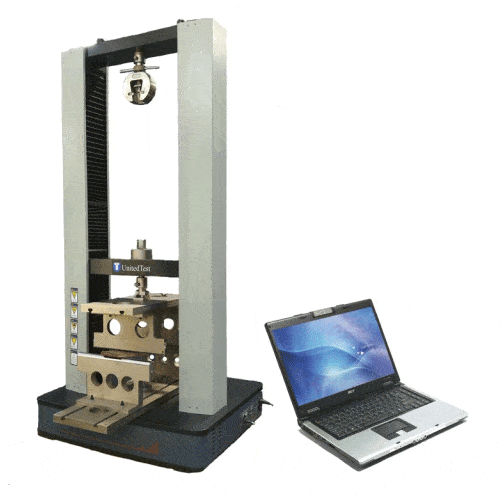

Thiết bị thử nghiệm kéo nén vạn năng điều khiển bằng máy tính WDT-5Y – Hãng UNITEDTEST – Trung Quốc

THIẾT BỊ THỬ NGHIỆM KÉO NÉN VẠN NĂNG ĐIỀU KHIỂN BẰNG MÁY TÍNH WDT-5Y – HÃNG UNITEDTEST – TRUNG QUỐC

• ● Giới thiệu:

•      ● Được sử dụng để thử nghiệm kéo, nén, uốn/gập, cắt, bóc tách, xé, kiểm tra vật liệu và mẫu thử phi tiêu chuẩn.
•      ● Có thể kết hợp với các bộ đồ gá thử nghiệm khác nhau như: gá bóc tách, gá uốn, gá kéo, gá nén, gá xé, gá thử nghiệm khí nén, gá thử nghiệm dây đai,…
•      ● Có thể sử dụng cho hầu hết các loại vật liệu, bao gồm nhưng không giới hạn: thép, cao su, dây thép, nhựa, ghế bọc, vải, gỗ, giấy, tấm kim loại, linh kiện cơ khí,…
•      ● Hệ thống đo tải trọng đáp ứng hoặc vượt các tiêu chuẩn sau: ASTM E4, EN10002-2, BS 1610, DIN 51221, ISO 7500-1.
•      ● Máy được sử dụng rộng rãi trong:
•           ● Sản xuất công nghiệp, kiểm tra chất lượng nhà máy.
•           ● Viện nghiên cứu khoa học, trung tâm R&D, phòng QA/QC.
•           ● Trường đại học, viện đào tạo, phòng thí nghiệm kiểm tra.
•           ● Công ty xây dựng, hàng không, sản xuất cơ khí, sản phẩm điện, thiết bị gia dụng.
•      ● Tuân thủ nhiều tiêu chuẩn quốc tế, bao gồm: ASTM D638, ASTM D695, ASTM D790, ASTM D412, ASTM D624, ASTM D882, ISO 527, ISO 37, ISO 64, ISO 178,… cũng như các tiêu chuẩn BS, ASTM, JIS.

• ● Thông số kỹ thuật:

•      ● Tải trọng kiểm tra: 5 kN (0.4% ~ 100%)
•      ● Chức năng đa cảm biến tải trọng: Có
•      ● Độ chính xác tải trọng: Cấp 0.5 theo ISO 7500-1
•      ● Khả năng chịu quá tải của cảm biến: 150% tải định mức
•      ● Độ phân giải đo tải: 1/500000 FS, vô cấp
•      ● Độ phân giải vị trí/chuyển vị: 0.001 mm
•      ● Hành trình crosshead: 1100 mm
•      ● Không gian kéo: 800 mm
•      ● Không gian nén: 800 mm
•      ● Chiều rộng hữu dụng: 450 mm
•      ● Đồ gá kéo tiêu chuẩn: Kẹp vít
•      ● Đường kính bàn nén: Ø 100 mm
•      ● Dải tốc độ thử: Điều khiển dịch chuyển: 0.001 mm/min ~ 500 mm/min, vô cấp, điều chỉnh tùy ý
•      ● Điều khiển tải trọng: 0.05%–20% FS
•           ● 5 kN: 2.5 N/s ~ 1000 N/s
•           ● 500 N: 0.25 N/s ~ 100 N/s
•           ● 1000 N: 0.5 N/s ~ 200 N/s
•      ● Độ chính xác đo tải: ±0.5% tải đặt trong khoảng 2% đến 100% tải, mở rộng đến 1% tải với sai số ±1%.
•      ● Độ chính xác đo vị trí: ±0.01% giá trị đọc hoặc 0.001 mm, lấy giá trị lớn hơn.
•      ● Độ chính xác đo biến dạng và phạm vi đo: 2% ~ 100% FS, ±0.5%.
•      ● Độ chính xác đo lực căng: ±0.5% tải hiển thị từ 2% đến 100% FS.
•      ● Độ chính xác tốc độ: ±1% (0.001~110 mm/min), ±0.5% (100~500 mm/min).
•      ● Phần mềm phân tích: SmartTest
•      ● Hệ điều hành: Windows 7 / Windows 10
•      ● Trọng lượng: 160 kg
•      ● Nguồn cấp: 220/110V, 50/60Hz, 1 pha
•      ● Kích thước: 650 × 540 × 1350 mm
•      ● Nhiệt độ làm việc: 0 ~ 38 °C.
•      ● Nhiệt độ bảo quản: -10 ~ 45 °C.
•      ● Độ ẩm: 10% ~ 90% RH, không ngưng tụ.
•      ● Nguồn điện: 110/220 VAC, 50-60 Hz;

• ● Cung cấp bao gồm:

•      ● Khung máy có độ cứng cao
•      ● Hệ thống truyền động servo (Panasonic/FUJI Electronic – Nhật Bản)
•      ● Động cơ servo (Panasonic/FUJI Electronic – Nhật Bản)
•      ● Cảm biến lực 5KN (USA Vishay Celtron)
•      ● Bộ giảm tốc và hệ thống hãm
•      ● Trục vít me bi chính xác (TAIJING)
•      ● Bộ kẹp hình nêm nhỏ (ngàm 0–7 mm)
•      ● Đồ gá thử nén (đường kính Ø100 mm)
•      ● Bộ điều khiển cầm tay USB
•      ● Bộ dụng cụ (tua vít, cờ lê, v.v.)
•      ● Thẻ điều khiển STC8800
•      ● Phần mềm kiểm tra chuyên nghiệp (SmartTest, tiếng Anh)
•           ● Phương pháp thử kéo kim loại: ISO 6892
•           ● Phương pháp thử kéo nhựa: ISO 527
•           ● Phương pháp thử nén: ASTM E9
•           ● Có thể tùy chỉnh phương pháp kiểm tra
•      ● Dãn kế có độ biến dạng lớn
•      ● Máy tính (HP hoặc Lenovo, màn hình 19 inch, Windows 7 tiếng Anh)
•      ● Máy in màu HP khổ A4 (phun)
•      ● Tài liệu (Hướng dẫn sử dụng, danh mục đóng gói, chứng chỉ)
