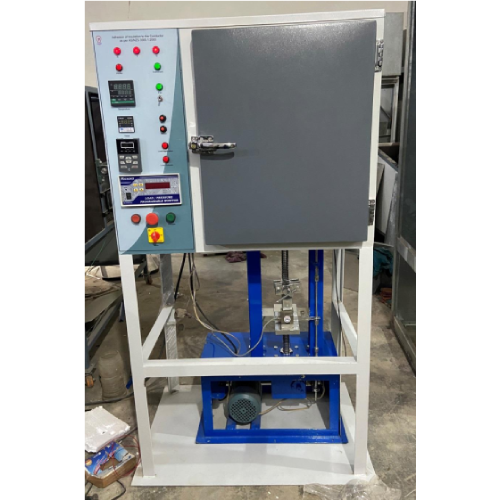

Thiết bị thử nghiệm độ bám dính của lớp cách điện với ruột dẫn 614 AIT – Hãng S.S. Instruments – Ấn Độ

THIẾT BỊ THỬ NGHIỆM ĐỘ BÁM DÍNH CỦA LỚP CÁCH ĐIỆN VỚI RUỘT DẪN 614 AIT – HÃNG S.S. INSTRUMENTS – ẤN ĐỘ

Thiết bị thử nghiệm độ bám dính của lớp cách điện với ruột dẫn 614 AIT là giải pháp chuyên dụng được thiết kế để đánh giá chính xác lực liên kết giữa lớp vật liệu cách điện và lõi dẫn của dây cáp điện. Việc đảm bảo độ bám dính phù hợp là một yếu tố quan trọng trong việc sản xuất và kiểm soát chất lượng cáp điện, ảnh hưởng trực tiếp đến độ bền cơ học, khả năng chống chịu môi trường và tuổi thọ của sản phẩm.

Thiết bị tuân thủ nghiêm ngặt theo các yêu cầu của tiêu chuẩn quốc tế AS/NZS 3560.1:2000, mang đến một phương pháp đo lường đáng tin cậy và có tính lặp lại cao.

Với cơ chế vận hành hoàn toàn tự động thông qua bộ điều khiển logic khả trình (PLC) và giao diện màn hình cảm ứng (HMI), máy 614 AIT giúp đơn giản hóa quy trình thử nghiệm, giảm thiểu sai số do con người và đảm bảo các điều kiện thử nghiệm được kiểm soát một cách chính xác. Giao diện trực quan cho phép người vận hành dễ dàng cài đặt các thông số, theo dõi quá trình thử nghiệm theo thời gian thực và trích xuất kết quả một cách thuận tiện.

Đây là công cụ không thể thiếu cho các nhà máy sản xuất cáp điện, các phòng thí nghiệm kiểm định chất lượng (QC) và các trung tâm nghiên cứu và phát triển (R&D) vật liệu.

Tính năng nổi bật của Thiết bị thử nghiệm độ bám dính của lớp cách điện với ruột dẫn 614 AIT:

• Thiết kế theo tiêu chuẩn quốc tế: Toàn bộ cấu trúc cơ khí, đặc biệt là bộ ngàm giữ mẫu, được chế tạo chính xác theo bản vẽ kỹ thuật trong tiêu chuẩn AS/NZS 3560.1:2000, đảm bảo tính hợp lệ của kết quả thử nghiệm.
• Điều khiển tự động và chính xác: Hệ thống điều khiển PLC và màn hình cảm ứng HMI 7 inch cung cấp giao diện thân thiện, cho phép tự động hóa toàn bộ chu trình thử nghiệm từ gia nhiệt, tạo tải, giữ tải cho đến khi kết thúc.
• Kiểm soát nhiệt độ ổn định: Buồng gia nhiệt hai lớp vách với dải nhiệt độ lên đến 150°C và sai số chỉ +/- 2°C, tạo ra môi trường nhiệt độ đồng đều và ổn định cho mẫu thử, mô phỏng đúng điều kiện yêu cầu.
• Tạo và đo tải chính xác: Cơ cấu vít me dẫn động bằng động cơ kết hợp biến tần (VFD) cho phép điều chỉnh tốc độ tăng tải một cách mượt mà và chính xác. Cảm biến lực (load cell) chất lượng cao ghi nhận và hiển thị lực tác dụng lên ruột dẫn theo thời gian thực.
• Phần mềm phân tích mạnh mẽ: Phần mềm tích hợp sẵn trên HMI có khả năng vẽ đồ thị trực quan (Nhiệt độ – Thời gian và Lực – Thời gian), hiển thị bảng kết quả tóm tắt và cho phép lưu ảnh chụp màn hình kết quả ra USB để dễ dàng lưu trữ và báo cáo.

Thông số kỹ thuật:

• Model: 614 AIT
• Buồng gia nhiệt: Thiết kế hai lớp vách, kích thước 400 x 400 x 400 mm (Dài x Rộng x Cao).
• Dải nhiệt độ: Từ nhiệt độ môi trường đến 150°C.
• Sai số nhiệt độ: ± 2°C.
• Ngàm giữ mẫu: Chế tạo theo tiêu chuẩn AS/NZS 3560.1:2000.
• Cơ cấu tạo tải: Động cơ dẫn động vít me trung tâm đặt dưới buồng gia nhiệt.
• Phương pháp kéo: Vít me được nối trực tiếp vào ruột dẫn để tạo tải.
• Đo lường lực: Cảm biến lực (load cell) lắp trên vít me.
• Điều khiển tốc độ tăng tải: Biến tần (VFD) điều chỉnh tốc độ động cơ.
• Bộ hẹn giờ: Tích hợp sẵn, hiển thị thời gian giữ tải và có còi báo khi kết thúc.
• Hệ thống điều khiển: PLC với màn hình cảm ứng HMI 7 inch.
• Phần mềm: Vẽ đồ thị Nhiệt độ – Thời gian, Lực – Thời gian; hiển thị bảng kết quả; xuất ảnh màn hình kết quả ra USB.

Cung cấp bao gồm:

• Thiết bị thử nghiệm độ bám dính của lớp cách điện với ruột dẫn 614 AIT
• Bộ ngàm giữ mẫu chuyên dụng
• Thanh kéo
• Tài liệu hướng dẫn sử dụng
