DAO CẮT MẪU THỬ NGHIỆM HÌNH QUẢ TẠ IEC 60811‑501 HÌNH 1 – HÃNG UNITED TEST – TRUNG QUỐC

Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 1 của United Test là một dụng cụ không thể thiếu trong các phòng thí nghiệm KCS của nhà máy sản xuất dây và cáp điện. Thiết bị được thiết kế chuyên dụng để tạo ra các mẫu thử hình quả tạ từ hợp chất cách điện và vỏ bọc cáp, tuân thủ nghiêm ngặt theo Hình 1 của tiêu chuẩn quốc tế IEC 60811‑501:2012.

Việc chuẩn bị mẫu thử có kích thước chính xác là yếu tố tiên quyết để đảm bảo kết quả đo độ bền kéo và độ giãn dài khi đứt của vật liệu được tin cậy và nhất quán. Sản phẩm này đáp ứng hoàn hảo yêu cầu đó, giúp đơn giản hóa quy trình và nâng cao hiệu quả công việc.

Tính năng nổi bật của Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 1:

• Tuân thủ tiêu chuẩn quốc tế: Dao được chế tạo chính xác theo Hình 1 của tiêu chuẩn IEC 60811‑501:2012, đảm bảo các mẫu thử đáp ứng đầy đủ yêu cầu kỹ thuật cho các phép thử cơ tính vật liệu cáp điện.
• Độ chính xác cao: Bề rộng cổ mẫu 4 mm và khoảng cách vạch chuẩn 25 mm được gia công tỉ mỉ, quyết định trực tiếp đến độ chính xác của kết quả đo độ bền kéo (N/mm²) và độ giãn dài khi đứt.
• Thiết kế tối ưu: Hình dạng quả tạ với phần vai chuyển tiếp mềm (bán kính r = 12,5 mm và r = 8 mm) giúp tập trung ứng suất vào vùng đo, ngăn ngừa tình trạng mẫu bị đứt sớm ở phần vai, cho kết quả thử nghiệm đáng tin cậy.
• Vật liệu bền bỉ: Lưỡi dao được làm từ thép mangan chất lượng cao, qua quá trình mài sắc và xử lý nhiệt để đạt độ cứng tối ưu. Nhờ đó, dao có khả năng chịu được số lần dập lớn mà không bị quằn mép hay mài mòn, duy trì độ sắc bén lâu dài.
• Tiện lợi và an toàn: Dao được tích hợp sẵn vị trí đánh dấu vạch chuẩn, loại bỏ thao tác thủ công, tiết kiệm thời gian và giảm sai số. Phần đầu kẹp rộng 12,5 mm đảm bảo mẫu được giữ chắc chắn trong ngàm kẹp của máy kéo nén.

Thông số kỹ thuật của Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 1:

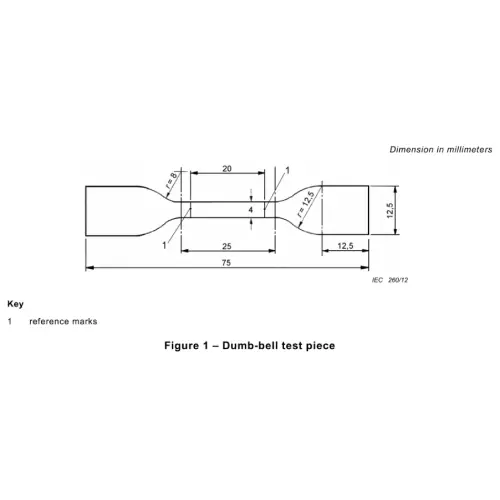

• Tiêu chuẩn áp dụng: IEC 60811‑501:2012, Hình 1 – mẫu quả tạ cỡ lớn
• Chiều dài tổng: 75 mm
• Bề rộng cổ mẫu: 4 mm
• Chiều dài phần song song: 20 mm
• Khoảng cách vạch chuẩn: 25 mm
• Bề rộng đầu kẹp: 12,5 mm
• Bán kính vai ngoài: r = 12,5 mm
• Bán kính vai trong: r = 8 mm
• Vật liệu: Thép mangan
• Kiểu lắp đặt: 02 bu lông lục giác, mặt ren một phía
• Hãng sản xuất: Beijing United Test Co., Ltd.
• Xuất xứ: Trung Quốc

Ứng dụng chính của Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 1:

Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 1 này là công cụ thiết yếu để chuẩn bị mẫu cho các thí nghiệm quan trọng trong ngành công nghiệp cáp điện. Nó được sử dụng để kiểm tra độ bền kéo và độ giãn dài khi đứt của vật liệu cách điện và vỏ bọc, cả trước và sau quá trình lão hóa nhiệt, nhằm đánh giá sự suy giảm cơ tính của vật liệu theo thời gian.

Dao cắt mẫu quả tạ là trang bị cơ bản cho các phòng KCS tại nhà máy sản xuất dây và cáp điện, các phòng thử nghiệm vật liệu độc lập và các đơn vị kiểm định chất lượng sản phẩm.

Tiêu chuẩn IEC 60811‑501 quy định hai cỡ mẫu quả tạ. Cỡ lớn 75 mm (Hình 1) là cỡ mặc định, được ưu tiên sử dụng khi phôi vật liệu đủ lớn. Trong trường hợp mẫu cáp có đường kính nhỏ hoặc chiều dài hạn chế, không thể lấy được mẫu 75 mm, người dùng có thể lựa chọn cỡ nhỏ hơn là 50 mm (Hình 2). Cả hai cỡ đều có chung bề rộng cổ mẫu 4 mm, do đó cho kết quả độ bền kéo tương đương nhau. Các phòng thí nghiệm đa năng thường trang bị cả hai loại dao này để linh hoạt trong công tác thử nghiệm.

Cung cấp bao gồm:

• 01 Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 1
• Tài liệu kỹ thuật kèm theo của nhà sản xuất
