Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 2 – Hãng United Test – Trung Quốc

DAO CẮT MẪU THỬ NGHIỆM HÌNH QUẢ TẠ IEC 60811-501 HÌNH 2 – HÃNG UNITED TEST – TRUNG QUỐC

Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 2 của hãng Beijing United Test là một dụng cụ chuyên dụng, được thiết kế để tạo ra các mẫu thử nghiệm hình quả tạ từ hợp chất cách điện và vỏ bọc của dây, cáp điện. Sản phẩm tuân thủ nghiêm ngặt theo Hình 2 của tiêu chuẩn quốc tế IEC 60811‑501:2012, đảm bảo độ chính xác và tính nhất quán cho các phép thử cơ tính.

Kích thước mẫu 50 mm này là giải pháp tối ưu trong các trường hợp mẫu vật liệu không đủ dài để lấy mẫu 75 mm tiêu chuẩn, đặc biệt phổ biến khi làm việc với cáp tiết diện nhỏ hoặc các đoạn cáp ngắn. Đây là một trang bị không thể thiếu trong các phòng thí nghiệm vật liệu và phòng kiểm soát chất lượng (KCS) của các nhà máy sản xuất dây cáp điện.

Tính năng nổi bật của Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 2:

• Tuân thủ tiêu chuẩn quốc tế: Chế tạo chính xác theo tiêu chuẩn IEC 60811‑501:2012, Hình 2, đảm bảo mẫu thử có kích thước và hình dạng chuẩn xác cho các phép thử cơ tính của vật liệu cách điện và vỏ bọc cáp.
• Kích thước nhỏ gọn 50 mm: Chiều dài tổng chỉ 50 mm, ngắn hơn 25 mm so với mẫu tiêu chuẩn, cho phép lấy mẫu dễ dàng từ các đoạn cáp ngắn hoặc cáp có tiết diện nhỏ mà không làm ảnh hưởng đến kết quả.
• Độ chính xác và tương đồng cao: Bề rộng cổ mẫu 4 mm được giữ nguyên như cỡ 75 mm, giúp kết quả độ bền kéo tính theo N/mm² có thể so sánh trực tiếp và tin cậy giữa hai loại mẫu.
• Tích hợp vạch chuẩn tiện lợi: Khoảng cách vạch chuẩn 17 mm được dập sẵn trên dao, giúp xác định chiều dài ban đầu để tính toán độ giãn dài khi đứt một cách nhanh chóng và chính xác.
• Vật liệu thép Mangan cao cấp: Lưỡi cắt được chế tạo từ thép mangan, mài sắc bén và có độ bền vượt trội, chịu được số lần dập lớn mà không bị quằn mép hay mài mòn, đảm bảo tuổi thọ sử dụng lâu dài.

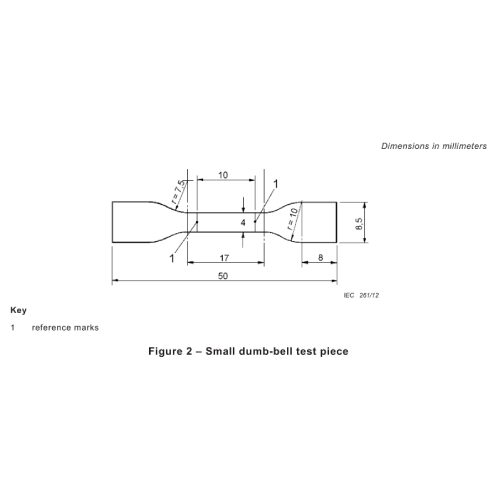

• Thiết kế hình học tối ưu: Các thông số như phần song song (10 mm), đầu kẹp (8,5 mm) và bán kính vai (r = 10 mm ngoài, r = 7,5 mm trong) được tính toán kỹ lưỡng để đảm bảo mẫu đứt đúng tại vùng cổ mẫu.

Thông số kỹ thuật của Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 2:

• Tiêu chuẩn áp dụng: IEC 60811‑501:2012, Hình 2 — mẫu quả tạ cỡ nhỏ
• Chiều dài tổng: 50 mm
• Bề rộng cổ mẫu: 4 mm
• Chiều dài phần song song: 10 mm
• Khoảng cách vạch chuẩn: 17 mm
• Bề rộng đầu kẹp: 8,5 mm
• Bán kính vai ngoài: r = 10 mm
• Bán kính vai trong: r = 7,5 mm
• Vật liệu chế tạo: Thép mangan
• Kiểu lắp đặt: 02 bu lông lục giác, mặt ren một phía
• Hãng sản xuất: Beijing United Test Co., Ltd.
• Xuất xứ: Trung Quốc

Ứng dụng của Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 2:

Dao cắt mẫu quả tạ là công cụ không thể thiếu để chuẩn bị mẫu cho các thử nghiệm quan trọng nhằm đánh giá chất lượng vật liệu trong ngành công nghiệp dây và cáp điện. Việc sử dụng dao cắt đúng tiêu chuẩn đảm bảo rằng kết quả thử nghiệm phản ánh chính xác các đặc tính cơ học của vật liệu.

Cỡ 50 mm đặc biệt hữu ích khi các phòng thử nghiệm phải xử lý nhiều chủng loại cáp khác nhau, bao gồm cả những loại có kích thước nhỏ mà mẫu tiêu chuẩn không thể áp dụng được. Do đó, việc trang bị cả hai cỡ dao 50 mm và 75 mm là một thực hành phổ biến để đảm bảo sự linh hoạt và tuân thủ tiêu chuẩn.

• Thử nghiệm độ bền kéo và độ giãn dài khi đứt của hợp chất cách điện và vỏ bọc dây cáp điện theo IEC 60811‑501.
• Chuẩn bị mẫu cho vật liệu cáp tiết diện nhỏ và dây điện mềm, nơi không đủ chiều dài cho mẫu 75 mm.
• Sử dụng trong phòng KCS của các nhà máy sản xuất dây và cáp điện.
• Trang bị cho các phòng thử nghiệm vật liệu và đơn vị kiểm định chất lượng độc lập.

Cung cấp bao gồm:

• 01 Dao cắt mẫu thử nghiệm hình quả tạ IEC 60811-501 Hình 2
• Tài liệu kỹ thuật kèm theo của Nhà sản xuất
