Dao cắt mẫu thử nghiệm hình quả tạ ASTM D412 Die D – Hãng United Test – Trung Quốc

DAO CẮT MẪU THỬ NGHIỆM HÌNH QUẢ TẠ ASTM D412 DIE D – HÃNG UNITED TEST – TRUNG QUỐC

Dao cắt mẫu thử nghiệm hình quả tạ ASTM D412 Die D của hãng United Test là một dụng cụ chuyên dụng không thể thiếu trong các phòng thí nghiệm vật liệu, được thiết kế để tạo ra các mẫu thử kéo hình quả tạ có độ chính xác cao. Sản phẩm này chuyên dùng để cắt mẫu từ cao su lưu hóa, chất đàn hồi nhiệt dẻo (TPE) và các lớp vật liệu cách điện, vỏ bọc của dây cáp điện.

Với bề rộng cổ mẫu chỉ 3 mm, Die D là giải pháp tối ưu khi vật liệu thử nghiệm có kích thước hẹp hoặc khi lực kéo đứt dự kiến vượt quá dải đo của máy thử nghiệm nếu sử dụng mẫu Die C có kích thước lớn hơn. Thiết bị đảm bảo mẫu thử được tạo ra đồng đều và tuân thủ nghiêm ngặt các yêu cầu của tiêu chuẩn quốc tế.

Điểm khác biệt chính của Die D so với Die C nằm ở tiết diện ngang của mẫu, chỉ bằng một nửa, giúp giảm lực kéo đứt tương ứng. Điều này cho phép các phòng thí nghiệm có thể kiểm tra các loại vật liệu có độ bền kéo cao trên những máy thử kéo có dải lực nhỏ, tiết kiệm chi phí đầu tư thiết bị.

Được chế tạo từ thép mangan chất lượng cao, dao cắt mẫu quả tạ United Test có lưỡi cắt được mài sắc bén, chịu được số lần dập lớn mà không bị mài mòn hay quằn mép, đảm bảo mỗi mẫu cắt ra đều có cạnh viền sắc nét, không ba via, từ đó mang lại kết quả thử nghiệm đáng tin cậy và lặp lại.

Thiết kế thân dao nhỏ gọn với chiều dài tổng thể tối thiểu 100 mm và bề rộng không quá 30 mm, cho phép cắt mẫu từ những tấm vật liệu có bản hẹp mà Die C không thể đáp ứng.

Hệ thống gá kẹp sử dụng hai bu lông lục giác theo đúng hình 2 của tiêu chuẩn, đảm bảo việc lắp đặt lên máy dập mẫu trở nên nhanh chóng và dễ dàng. Khả năng tương thích này cho phép sử dụng chung máy dập với các loại dao cắt khác, tối ưu hóa quy trình làm việc trong phòng KCS của các nhà máy sản xuất dây và cáp điện, cao su kỹ thuật hay các đơn vị kiểm định chất lượng độc lập.

Tính năng nổi bật của Dao cắt mẫu thử nghiệm hình quả tạ ASTM D412 Die D:

• Tuân thủ tiêu chuẩn ASTM D 412: Hình học và dung sai của dao được chế tạo chính xác theo bản vẽ Fig. 2a, bảng hệ mét của tiêu chuẩn.
• Bề rộng cổ mẫu 3 mm: Tiết diện mẫu chỉ bằng một nửa so với Die C, giúp giảm lực kéo đứt, cho phép đo vật liệu bền cao trên máy có dải lực nhỏ.
• Thiết kế nhỏ gọn: Chiều dài tổng thể ≥ 100 mm và bề rộng ≤ 30 mm, lý tưởng để cắt từ các mẫu vật liệu có bản hẹp.
• Vật liệu cao cấp: Chế tạo từ thép mangan với lưỡi cắt được mài sắc, đảm bảo độ bền cao và chịu được số lần dập lớn mà không bị biến dạng.
• Lắp đặt tiêu chuẩn: Hệ thống gá kẹp bằng 02 bu lông lục giác giúp lắp đặt dễ dàng và tương thích chung với các máy dập mẫu sử dụng Die C.
• Đảm bảo tính so sánh: Chiều dài phần song song (L) được giữ nguyên 33 mm như Die C, giúp kết quả độ giãn dài giữa hai loại mẫu có thể so sánh trực tiếp.

Thông số kỹ thuật của Dao cắt mẫu thử nghiệm hình quả tạ ASTM D412 Die D:

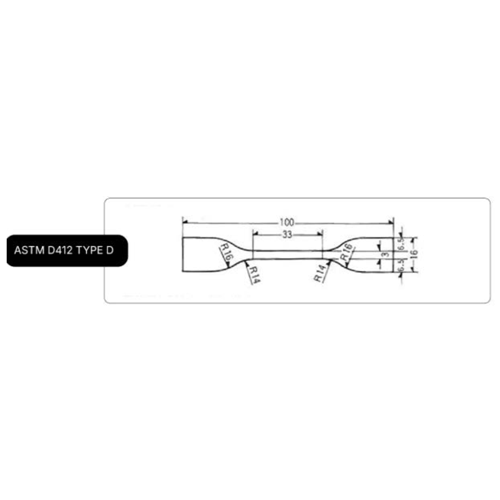

• Tiêu chuẩn: ASTM D 412‑98a (2002), Fig. 2a — Die D (hệ mét)
• Bề rộng cổ mẫu (W): 3 mm
• Chiều dài phần song song (L): 33 mm ±2
• Bề rộng đầu kẹp (A): 16 mm ±1
• Bề rộng tổng (B): ≤ 30 mm
• Chiều dài tổng (C): ≥ 100 mm
• Chiều cao thân dao (D): 32 mm ±6 (hoặc ±0,5 khi dùng máy dập)
• Khoảng cách lỗ bắt (F): 19 mm ±2
• Bán kính lượn trong (G): R14 mm ±1
• Bán kính lượn ngoài (H): R16 mm ±2
• Kích thước Z: 13 mm ±1
• Vật liệu: Thép mangan
• Kiểu lắp: 02 bu lông lục giác, mặt ren một phía
• Hãng sản xuất: Beijing United Test Co., Ltd. — Trung Quốc

Cung cấp bao gồm:

• Dao cắt mẫu thử nghiệm hình quả tạ ASTM D412 Die D
• Tài liệu kỹ thuật đi kèm
