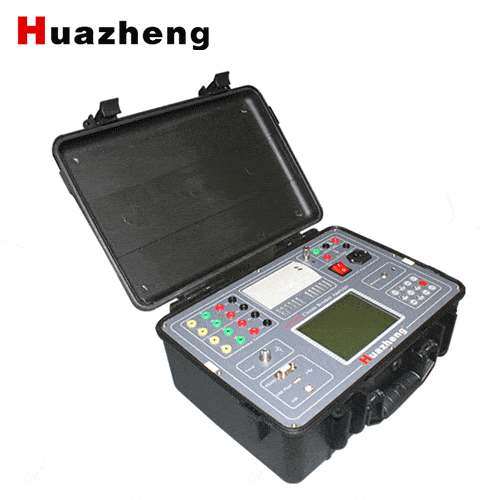

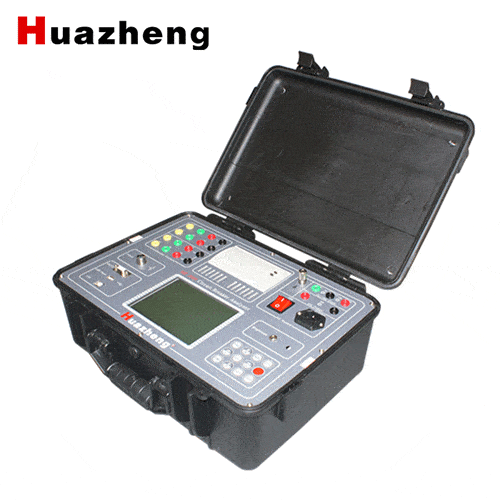

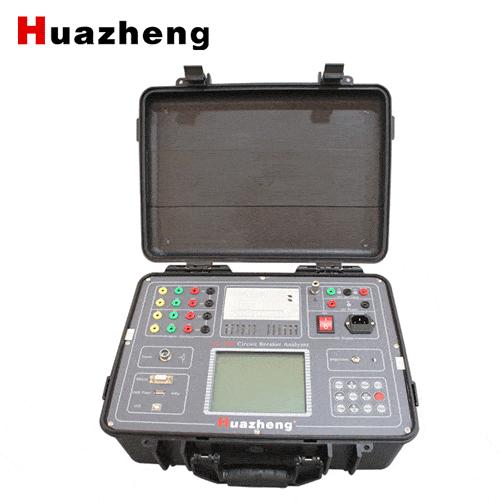

Thiết bị chụp sóng máy cắt HZ-2009 – Hãng Huazheng – Trung Quốc

THIẾT BỊ CHỤP SÓNG MÁY CẮT HZ‑2009 – HÃNG HUAZHENG – TRUNG QUỐC

Thiết bị chụp sóng máy cắt HZ‑2009 là công cụ chuyên dụng, được thiết kế để phân tích toàn diện các đặc tính động của máy cắt cao thế. Sản phẩm này đóng vai trò không thể thiếu trong công tác thí nghiệm, bảo trì và chẩn đoán sự cố cho các hệ thống điện. Với khả năng tương thích rộng rãi, thiết bị có thể làm việc hiệu quả với nhiều loại máy cắt khác nhau như máy cắt chân không, máy cắt SF6, máy cắt dầu và cả hệ thống thiết bị đóng cắt cách điện bằng khí (GIS), đáp ứng mọi yêu cầu khắt khe nhất của ngành điện.

Được phát triển bởi Huazheng, model HZ‑2009 nổi bật với khả năng miễn nhiễm nhiễu vượt trội, cho phép hoạt động ổn định và chính xác ngay cả trong môi trường tĩnh điện khắc nghiệt của trạm biến áp 550KV. Thiết bị tích hợp sẵn nguồn điện một chiều có thể điều chỉnh linh hoạt từ 5V đến 260V, loại bỏ sự cần thiết của các nguồn phụ trợ bên ngoài, giúp quá trình thao tác tại hiện trường trở nên đơn giản và nhanh chóng hơn. Đây là một giải pháp đo lường toàn diện và đáng tin cậy cho mọi kỹ sư điện.

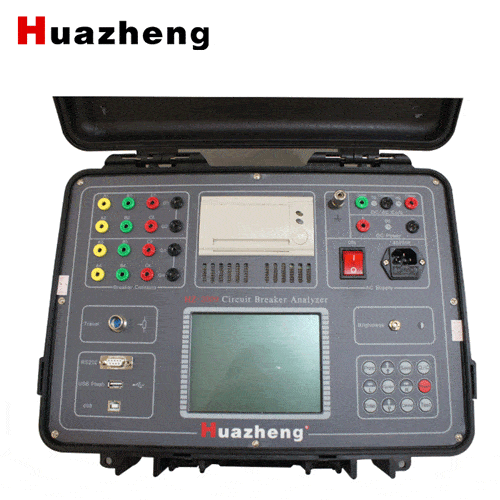

Giao diện người dùng thân thiện với màn hình LCD lớn kích thước 320 x 240 pixel và bàn phím vật lý giúp kỹ sư dễ dàng cài đặt thông số và theo dõi kết quả đo trực quan. Thiết bị còn được trang bị máy in nhiệt 58mm tích hợp để xuất báo cáo nhanh chóng ngay tại hiện trường. Với thẻ nhớ SD 2GB, máy có khả năng lưu trữ đến 100 kết quả đo, phục vụ cho việc phân tích và lưu trữ dữ liệu lâu dài. Việc truyền dữ liệu vào máy tính cũng trở nên thuận tiện hơn bao giờ hết nhờ các cổng giao tiếp RS232 và USB tiêu chuẩn.

Tính năng nổi bật của thiết bị chụp sóng máy cắt HZ‑2009:

• Ứng dụng đa dạng: Có thể đo cho máy cắt chân không, máy cắt SF6, máy cắt dầu, GIS và nhiều loại khác.
• Đo lường toàn diện: Phân tích các thông số quan trọng như thời gian đóng hoặc mở, thời gian delta, thời gian nảy, chu kỳ nảy, hành trình, khoảng cách, và quá hành trình.
• Khả năng chống nhiễu cao: Chịu được môi trường tĩnh điện lên đến 550KV, đảm bảo kết quả đo chính xác trong điều kiện trạm biến áp.
• Nguồn DC tích hợp: Cung cấp nguồn điện một chiều có dải điện áp rộng từ 5V đến 260V.
• Kích hoạt linh hoạt: Cung cấp bốn chế độ kích hoạt để bắt đầu ghi dữ liệu: trạng thái kênh, điện áp, dòng điện và bộ chuyển đổi.
• Giao diện thân thiện: Trang bị bàn phím và màn hình LCD lớn (320 x 240 pixel) giúp thao tác dễ dàng.
• Tiện ích tích hợp: Có sẵn máy in nhiệt 58mm để in kết quả ngay lập tức.
• Lưu trữ và kết nối: Sử dụng thẻ SD 2GB có khả năng lưu trữ tối đa 100 kết quả đo, hỗ trợ giao tiếp với máy tính qua cổng RS232 và USB.

Thông số kỹ thuật:

• Số kênh đo: 12 kênh, 25V, 50mA
• Bộ chuyển đổi: Một bộ chuyển đổi tương tự
• Đo thời gian:
  • Dải đo: 0～20.0 giây
  • Độ chính xác: ±0.1% giá trị đo
  • Độ phân giải: 0.1ms
• Đo hành trình:
  • Dải đo: 0 ~ 1000mm
  • Độ chính xác: ±1% giá trị đo
  • Độ phân giải: 0.1mm
• Đo tốc độ:
  • Dải đo: 0.01～20.00m/s
  • Độ chính xác: ±1% giá trị đo
  • Độ phân giải: 0.01m/s
• Nguồn điện DC:
  • Dải điện áp: 5～260V
  • Dải dòng điện: 20A
  • Độ chính xác: ±1% giá trị đọc ±1LSB
  • Thay đổi tải: ≤1%
• Bộ kích hoạt:
  • Điện áp: 5～260V
  • Dòng điện: 0.1‑20A
  • Loại: Bộ chuyển đổi, Kênh

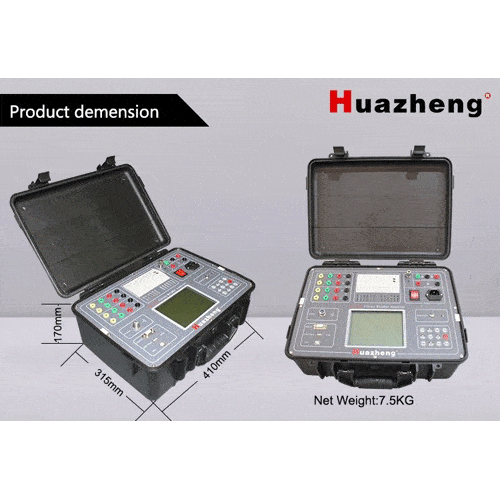

• Kích thước: 415mm × 320mm × 168mm
• Trọng lượng: 8kg
• Điều kiện vận hành:
  • Nhiệt độ làm việc: -10 – 50℃
  • Độ ẩm: ≤80% RH
• Nguồn điện hoạt động: AC 220V±10%, 50Hz±10%

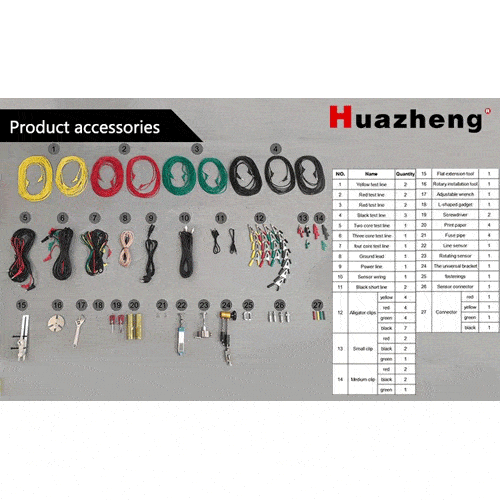

Cung cấp bao gồm:

• Máy chính: Thiết bị chụp sóng máy cắt HZ‑2009
• Bộ dây đo và kẹp đo chuyên dụng
• Dây tiếp đất
• Dây nguồn
• Giấy in nhiệt
