Thiết bị chụp sóng máy cắt UHV-408 – Hãng UHV – Trung Quốc

THIẾT BỊ CHỤP SÓNG MÁY CẮT UHV‑408 – HÃNG UHV – TRUNG QUỐC

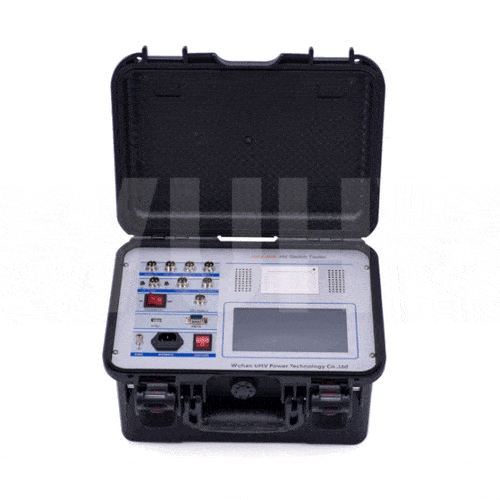

Thiết bị chụp sóng máy cắt UHV‑408 là giải pháp đo lường và phân tích toàn diện, được thiết kế chuyên dụng để kiểm tra các đặc tính cơ học của nhiều loại máy cắt điện cao thế. Với khả năng tương thích cao, thiết bị có thể hoạt động hiệu quả với máy cắt SF6, thiết bị điện kết hợp GIS, máy cắt chân không và máy cắt dầu, đáp ứng mọi yêu cầu kiểm tra trong ngành điện. UHV‑408 nổi bật với thiết kế di động, độ chính xác cao và giao diện thân thiện, cho phép các kỹ sư thực hiện công việc đo lường và chẩn đoán ngay tại hiện trường một cách nhanh chóng và đáng tin cậy.

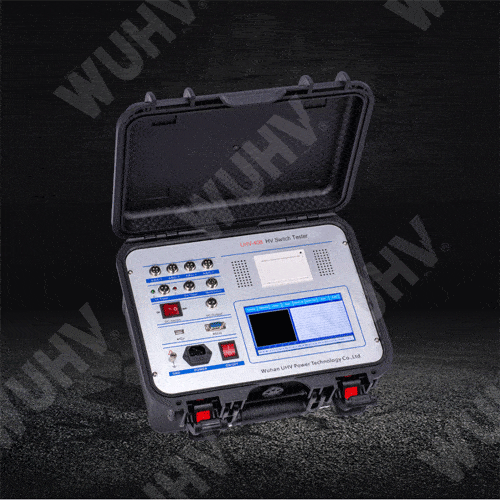

Được trang bị màn hình màu LCD 7 inch hiển thị sắc nét ngay cả dưới ánh sáng mặt trời, thiết bị giúp người dùng dễ dàng quan sát đồng thời các dạng sóng và dữ liệu đo như thời gian, hành trình, tốc độ trên cùng một giao diện. Một trong những ưu điểm vượt trội của model UHV‑408 là việc tích hợp nguồn DC công suất lớn có thể điều chỉnh từ 20‑270V, loại bỏ sự cần thiết phải mang theo nguồn điện phụ trợ cồng kềnh ra công trường. Hơn nữa, mạch chống nhiễu tiên tiến bên trong đảm bảo thiết bị hoạt động ổn định và cho kết quả chính xác ngay cả trong môi trường nhiễu điện từ mạnh như các trạm biến áp 500KV.

Tính năng nổi bật:

• Phân tích toàn diện: Cho phép thu thập và hiển thị đồng thời nhiều dữ liệu quan trọng như thời gian, số lần nảy, thời gian nảy, tốc độ, hành trình, dòng điện và điện trở cuộn dây.
• Tương thích rộng rãi: Phù hợp để đo lường và phân tích các loại máy cắt cao thế như SF6, thiết bị đóng cắt tích hợp GIS, máy cắt chân không, máy cắt dầu và nhiều loại khác.
• Màn hình hiển thị trực quan: Sử dụng màn hình màu 7 inch, có thể quan sát dễ dàng dưới ánh nắng mặt trời, hiển thị đồng thời các dạng sóng và thông số trên cùng một màn hình.
• Tích hợp nguồn DC mạnh mẽ: Tích hợp nguồn DC 20 ~ 270V, dòng 20A, không cần sử dụng thêm nguồn điện ở hiện trường, đi kèm chức năng bảo vệ ngắn mạch an toàn.
• In ấn tại hiện trường: Tích hợp máy in nhiệt tốc độ cao, giúp in kết quả đo ngay lập tức, thuận tiện cho việc lập báo cáo và lưu trữ.
• Lắp đặt cảm biến linh hoạt: Được trang bị cảm biến tuyến tính và cảm biến quay với khớp nối đa năng, cho phép việc lắp đặt trở nên thuận tiện và đơn giản trên nhiều loại máy cắt.

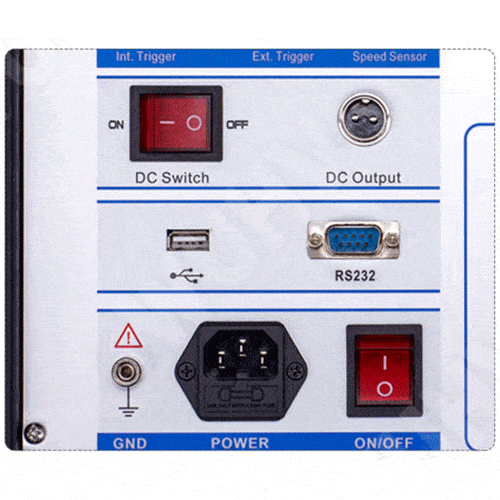

• Lưu trữ và kết nối dữ liệu: Có khả năng lưu trữ đến 100 bộ dữ liệu đo cùng với dấu thời gian thực. Dễ dàng tải dữ liệu lên máy tính để phân tích chuyên sâu qua giao diện USB và RS232.
• Hoạt động bền bỉ: Mạch chống nhiễu bên trong được thiết kế đặc biệt để có thể sử dụng đáng tin cậy trong môi trường khắc nghiệt của các trạm biến áp 500KV.

Thông số kỹ thuật:

• Đo lường thời gian:
  • Thời gian chuyển mạch (đóng/mở) tự nhiên của 12 tiếp điểm.
  • Độ không đồng thời của các pha khi đóng/mở.
  • Chênh lệch thời gian giữa các lần đóng/mở khác nhau.
  • Thời gian nảy và số lần nảy của tiếp điểm.
  • Dải đo (kích hoạt bên trong): 1ms ~ 10000ms, độ phân giải 0,01ms.
  • Dải đo (kích hoạt bên ngoài): 1ms ~ 10000ms.
  • Độ phân giải thời gian: 0,01ms (dưới 999ms), 0,1ms (từ 1000 – 9999ms), 1ms (trên 10000ms).
  • Độ chính xác: 0,05% ± 0,1ms (dưới 200ms).
• Đo lường tốc độ:
  • Tốc độ mở tức thời và đóng tức thời.
  • Tốc độ trung bình trong một khoảng thời gian xác định.
  • Dải đo tốc độ: 0,01～20,00 m/s (với cảm biến 0,1mm), 1 chu kỳ/ 0,01° (với cảm biến góc 345°).
• Đo lường hành trình:
  • Hành trình của tiếp điểm di chuyển.
  • Hành trình của tiếp điểm (khoảng cách mở).
  • Quá hành trình hoặc hành trình nảy.
  • Dải đo (cảm biến tuyến tính 50mm): 0 – 50mm, độ phân giải 0,1mm.
  • Dải đo (cảm biến xoay 345°): 0 – 1000mm, độ phân giải 0,1°.
• Đo lường dòng điện:
  • Dải đo: lên đến 30A.
  • Độ phân giải: 0,01A.
• Đo lường điện trở:
  • Dải đo: lên đến 1000 Ω.
  • Độ phân giải: 0,01 Ω.
• Nguồn điện và kích thước:
  • Nguồn cấp cho thiết bị: AC 220V ± 10%; 50 Hz ± 10%.
  • Đầu ra nguồn DC: DC 20 ~ 270V (điều chỉnh liên tục), DC 220V ≤ 20A.

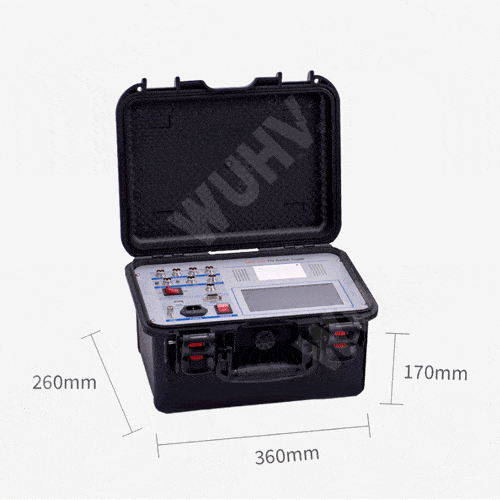

  • Kích thước: 360 × 260 × 170 mm.
  • Trọng lượng: 6 kg.

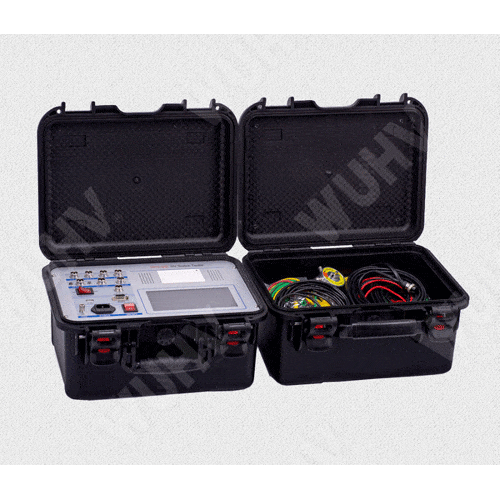

Cung cấp bao gồm:

• Thiết bị chính: Thiết bị chụp sóng máy cắt UHV‑408
• Bộ dây đo và kẹp đo chuyên dụng
• Dây tiếp đất
• Dây nguồn
• Giấy in nhiệt
• Chứng nhận kiểm tra xuất xưởng
• Tài liệu hướng dẫn sử dụng
