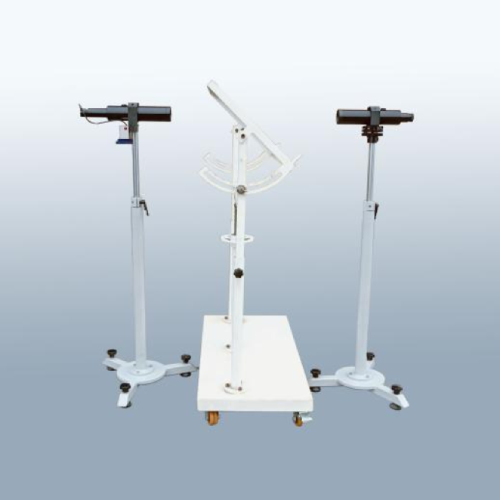

Thiết bị đo độ phân tách hình ảnh thứ cấp – Hãng Yuanchen – Trung Quốc

THIẾT BỊ ĐO ĐỘ PHÂN TÁCH HÌNH ẢNH THỨ CẤP – HÃNG YUANCHEN – TRUNG QUỐC

Thiết bị đo độ phân tách hình ảnh thứ cấp là một công cụ quang học chuyên dụng, được thiết kế để xác định chính xác góc phân tách giữa hình ảnh sơ cấp và hình ảnh thứ cấp khi ánh sáng đi qua các loại kính an toàn. Việc đo lường này có vai trò cực kỳ quan trọng trong việc đảm bảo chất lượng sản phẩm, đặc biệt là trong các ngành công nghiệp đòi hỏi tiêu chuẩn an toàn nghiêm ngặt như ô tô và xây dựng.

Khi quan sát qua một tấm kính, hiện tượng khúc xạ có thể tạo ra một hình ảnh thứ cấp mờ ảo bên cạnh hình ảnh chính, gây ra sự sai lệch và có thể ảnh hưởng đến tầm nhìn của người sử dụng. Thiết bị này giúp các nhà sản xuất và phòng thí nghiệm kiểm tra xem giá trị độ lệch có vượt quá giới hạn cho phép theo các quy chuẩn kỹ thuật, điển hình là QCVN 32:2024/BGTVT của Việt Nam, qua đó khẳng định sản phẩm đạt chuẩn an toàn trước khi đưa ra thị trường.

Tính năng nổi bật của Thiết bị đo độ phân tách hình ảnh thứ cấp:

• Độ chính xác cao: Hệ thống quang học bao gồm ống chuẩn trực và kính viễn vọng được chế tạo với tiêu cự và độ phân giải tối ưu, đảm bảo kết quả đo góc phân tách luôn chính xác và đáng tin cậy.
• Tuân thủ tiêu chuẩn: Thiết bị đo độ phân tách hình ảnh thứ cấp được thiết kế và sản xuất để đáp ứng đầy đủ các yêu cầu kỹ thuật của phép thử trong QCVN 32:2024/BGTVT Phụ lục A mục 9.3.
• Nguồn sáng ổn định: Thiết bị đo độ phân tách hình ảnh thứ cấp sử dụng nguồn sáng LED trong ống chuẩn trực cung cấp ánh sáng đồng đều và ổn định, loại bỏ các sai số do biến động của nguồn sáng bên ngoài.
• Dễ dàng vận hành: Cấu trúc thiết bị khoa học, đi kèm với giá đỡ kính mẫu và tài liệu hướng dẫn chi tiết, giúp người vận hành dễ dàng thực hiện các phép đo một cách nhanh chóng.
• Hệ thống hoàn chỉnh: Cung cấp đầy đủ các thành phần cần thiết từ hộp bia chiếu sáng, tấm bia, hệ thống quang học đến giá đỡ, cho phép triển khai phép đo ngay lập tức mà không cần mua sắm thêm.

Thông số kỹ thuật của Thiết bị đo độ phân tách hình ảnh thứ cấp:

• Hộp bia chiếu sáng:
  • Kích thước: Khoảng 300 × 300 × 150 mm.
  • Bề mặt bên trong: Được sơn màu trắng bóng để đảm bảo độ phản xạ và chiếu sáng đồng đều.
• Tấm bia:
  • Vật liệu: Chế tạo từ giấy đen mờ hoặc kính được phủ lớp sơn đen bóng.
• Ống chuẩn trực:
  • Nguồn sáng: Công nghệ LED.
  • Tiêu cự vật kính: f = 200 mm.
  • Đường kính vật kính: Ø 30 mm.
  • Các thành phần chính: Bóng đèn, tụ quang, tấm tán xạ, bộ chia, kính lọc và vật kính.
• Kính viễn vọng:
  • Độ bội giác (độ phóng đại): 10 lần.
  • Tiêu cự vật kính: f = 200 mm.
  • Đường kính vật kính: Ø 30 mm.
  • Độ phân giải: 4 phút góc.
  • Các thành phần chính: Vật kính, bộ chia và thị kính.

Thiết bị đo độ phân tách hình ảnh thứ cấp bao gồm:

• 01 Hộp bia chiếu sáng và bộ tấm bia tiêu chuẩn.
• 01 Ống chuẩn trực.
• 01 Kính viễn vọng.
• 01 Giá đỡ kính mẫu chuyên dụng.
• Tài liệu đào tạo và hướng dẫn sử dụng chi tiết (Tiếng Việt + Tiếng Anh).
