THIẾT BỊ THỬ ĐỘ MÉO QUANG HỌC CỦA KÍNH AN TOÀN XE Ô TÔ YC‑ODT – HÃNG YUANCHEN – TRUNG QUỐC

Thiết bị thử nghiệm độ méo quang học của kính an toàn xe ô tô YC‑ODT là một hệ thống chuyên dụng, được thiết kế để đánh giá chính xác độ méo quang học trên kính chắn gió của xe ô tô. Phép thử này đóng vai trò cực kỳ quan trọng trong việc đảm bảo chất lượng và an toàn quang học, giúp loại bỏ các sai lệch hình ảnh có thể gây mất tập trung hoặc mỏi mắt cho người lái.

Bằng phương pháp chiếu một phim dương bản (slide) tiêu chuẩn xuyên qua tấm kính và quan sát hình ảnh thu được trên màn hình, thiết bị cho phép các kỹ thuật viên kiểm tra và đánh giá trực quan mức độ biến dạng do kính gây ra. Sản phẩm của hãng Qinhuangdao Yuanchen là giải pháp toàn diện, đáp ứng đầy đủ các yêu cầu khắt khe nhất trong ngành công nghiệp ô tô và các trung tâm đăng kiểm.

Hệ thống được xây dựng tuân thủ nghiêm ngặt theo quy chuẩn kỹ thuật quốc gia QCVN 32:2024/BGTVT, cụ thể là Phụ lục A mục 9.2 (từ Hình 9 đến Hình 12). Điều này đảm bảo rằng mọi kết quả đo lường đều có độ tin cậy cao, phù hợp với các tiêu chuẩn an toàn hiện hành tại Việt Nam.

Với kết cấu cơ khí vững chắc, hệ thống quang học chất lượng cao và quy trình vận hành được tiêu chuẩn hóa, thiết bị không chỉ mang lại kết quả chính xác mà còn đảm bảo độ bền và sự ổn định trong suốt quá trình vận hành lâu dài, là công cụ không thể thiếu cho các nhà máy sản xuất kính và các đơn vị kiểm định chất lượng.

Tính năng nổi bật của Thiết bị thử nghiệm độ méo quang học của kính an toàn xe ô tô YC‑ODT

• Hệ thống chiếu chính xác: Sử dụng máy chiếu chuyên dụng với đèn halogen công suất cao và ống kính zoom chất lượng, đảm bảo hình ảnh chiếu sắc nét và đồng đều trên toàn bộ bề mặt kính.
• Tuân thủ tiêu chuẩn Việt Nam: Thiết bị được thiết kế và chế tạo để đáp ứng hoàn toàn các yêu cầu của phép thử theo quy chuẩn QCVN 32:2024/BGTVT, đảm bảo tính pháp lý và độ tin cậy của kết quả kiểm tra.
• Giá đỡ linh hoạt và vững chắc: Hệ thống giá đỡ cho phép kẹp giữ các loại kính chắn gió có kích thước lớn (lên tới 2.200 mm × 1.500 mm) và tải trọng nặng (tới 100 kg), có thể xoay và quét linh hoạt để kiểm tra mọi vị trí trên bề mặt kính.
• Thao tác đơn giản: Quy trình vận hành được tối ưu hóa để người dùng có thể dễ dàng thiết lập mẫu, điều chỉnh máy chiếu và quan sát kết quả trên màn hình một cách trực quan.
• Giải pháp trọn gói: Cung cấp đầy đủ các thành phần cần thiết từ máy chiếu, màn chiếu, giá đỡ cho đến phim dương bản tiêu chuẩn, đi kèm với chương trình đào tạo và hướng dẫn sử dụng chi tiết.

Thông số kỹ thuật của Thiết bị thử nghiệm độ méo quang học của kính an toàn xe ô tô YC‑ODT:

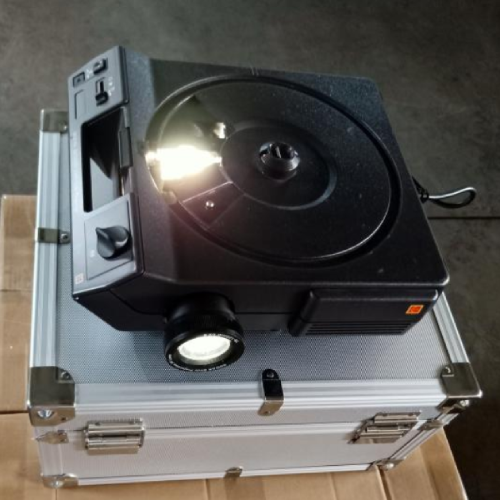

• Nguồn sáng máy chiếu: Đèn halogen công suất 24 V / 150 W, đảm bảo độ sáng và độ ổn định cao.
• Ống kính zoom: Dải tiêu cự linh hoạt từ 70 – 120 mm, cho phép điều chỉnh kích thước hình ảnh chiếu một cách dễ dàng.
• Khẩu độ tương đối: 1 : 3.5, tối ưu hóa lượng ánh sáng đi qua và độ sắc nét của hình ảnh.

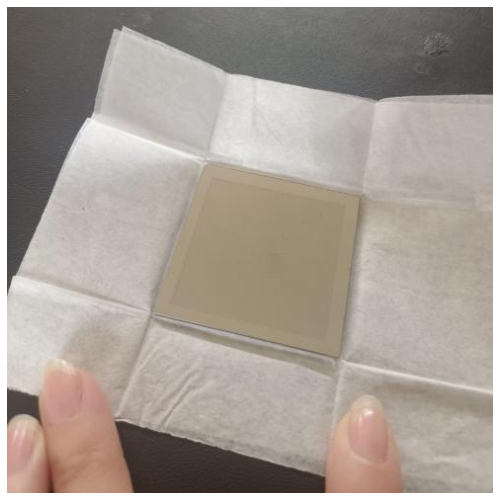

• Phim dương bản (Slide): Sử dụng kính chuẩn kích thước 50 mm × 50 mm, với mẫu là dãy chấm tròn đường kính 8 mm trên nền tối, tuân thủ yêu cầu của tiêu chuẩn.

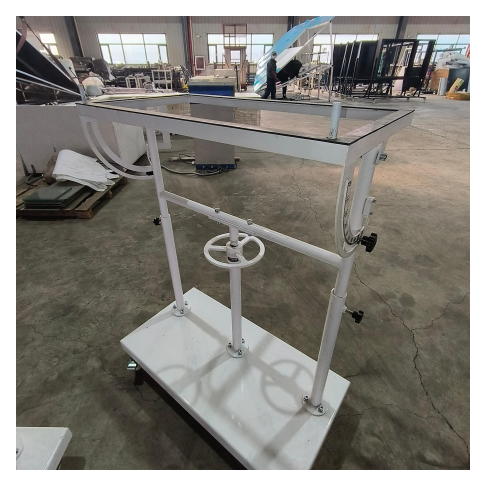

• Giá đỡ mẫu chuyên dụng: Cho phép xoay mẫu từ 0° đến 90°, có khả năng quét ánh sáng theo cả chiều dọc và chiều ngang, đồng thời xoay được tấm kính để kiểm tra toàn diện.
• Kích thước mẫu tối đa: Hỗ trợ kiểm tra kính chắn gió có kích thước lên tới 2.200 mm × 1.500 mm.
• Tải trọng tối đa: Chịu được tải trọng lên đến 100 kg, phù hợp với các loại kính ô tô cỡ lớn.
• Cấu hình bố trí quang học: Khoảng cách R1 = 4 m và R2 = 4 m, tuân thủ nghiêm ngặt theo sơ đồ Hình 9 của quy chuẩn QCVN 32:2024/BGTVT.

Thiết bị thử nghiệm độ méo quang học của kính an toàn xe ô tô YC‑ODT bao gồm:

• Máy chiếu chuyên dụng và bộ phim dương bản (slide) tiêu chuẩn.
• Hệ thống giá đỡ đứng vững chắc dành cho kính chắn gió.
• Màn chiếu chất lượng cao.
• Tài liệu hướng dẫn sử dụng và chương trình đào tạo, chuyển giao công nghệ tại cơ sở của khách hàng.
